电动汽车解剖透视实验台,新能源DIY实训车

（一）产品简介

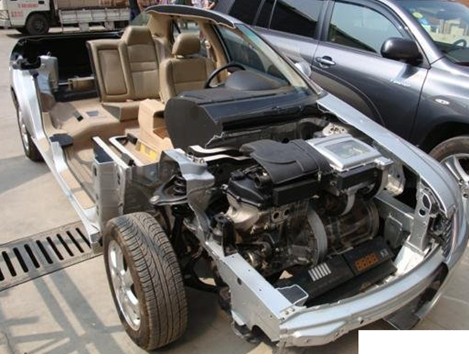

整车多角度解剖，可容易地看见发动机舱、车身侧围的构造结构、钢板的厚度及独立悬挂的结构，甚至车轮的轮毂及轮胎的横截面。此外，车内方向盘、排挡杆、手刹、安全带固定装置及安全带卷等平时都被包裹严实的部件也被特别地一剖为二，内部工艺精度、构造清晰呈现,能够展示汽车各总成装置以及各附件位置。

（二）结构组成

经解剖全新整车总成、减速电动机及附件、可移动台架等；配置教学资料，适用于汽车专业考核和培训。

（三）功能特点

1．主要总成剖示并以各种颜色区分并做防锈处理，货车系列拆除车厢处理。

2．能清晰的看出各主要部件运动过程，一种颜色直观看到动力传递路线。

3．能够满足汽车整车结构、基本工作原理的教学。

4．覆盖件，内饰及漆色无明显损伤且规定配置齐全。

5．电机驱动：220V/750W、12-15r/min,每个活动零部件达到运动状态。

6．配置钢制可移动台架以及脚轮刹车位置，台架表面采用优质金属漆喷涂耐腐蚀性好，适应各种环境下的教学实训。

7．解剖部位：动力各系统、变速器、车身系统、覆盖件、电气系统主要部件等。

主要配置〗

序号	配件名称	技术要求	数量
1	内燃机	排量1.0最大功率（kW）35，最大扭,84Nm	1台
2	驱动电机	永磁同步电机,额定功率/峰值功率（kW）30,峰值扭矩（Nm/rpm）185/(0-3000)	1台
3	ISG电机	额定功率/峰值功率（kW）21.5/33,转速范围（rpm）0-4500	1台
4	减速器	最高输入转11000（rpm）输入扭矩,200Nmm速比8.164	1台
5	动力电池	磷酸铁锂电池,电压范围（V）260-320-360,单体容量（Ah）35,总能量	1组
6	PCU电机控制器	ISG，TM电机控制器，矢量控制	1台
7	DC/DC电源转换器	额定功率（kW）,1.5	1个
8	充电器	输出总功率（W）,3000	1个
9	底盘系统	前悬挂系统,后悬挂系统,双连杆式独立悬架；转向系统,液压助力转向；制动器,四轮盘式制动器；轮胎,205/55 R16	1套
10	太阳能系统		1套
11	节能储能装置		1套
