通用电工实验与电工技能实训考核实验室成套设备,电工、电子、电拖技能实训与考核实验室成套设备

本产品是电工实验、电工实训与考核有机的结合,做到资源共享一室多用,减少实验实训指导教师和教室。实验项目包括电工学、电工原理等课程的实验与实训,利用九孔通用万能实验底板和分立式透明元件盒灵活地组合实验,元器件可重复利用,实验方便,动脑动手能力强。

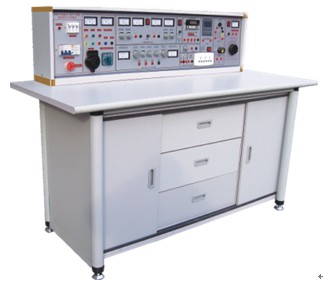

一、实验台及操作桌结构:



1.实验台外壳尺寸:123×35×20cm

2.三相保险座

3.三相电源输入指标

4.总开关:实验台电源总开关,带漏电、过载保护

5.试验按钮:试验漏电开关漏电功能

6.电源输入指示1只

7.电源输出指示3只(红、绿、黄三色)

8.交流电压表:指示输出线电压

9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况

10.接线座5只:A单元三相四线及地线输出

11.电流表W相电流输出指示

12.四插座:A单元三相四线电源输出

13、接线座2只:B单元交流低压电源输出

14.电表(2A):B单元交流电流指示

15.旋钮:B单元3-24V交流低压选择输出

16.开关:C单元双路直流稳压电源开关

17.旋钮:C单元双路Ⅰ路稳流调节

18.旋钮:C单元双路Ⅱ路稳流调节

19.接线座2只:C单元Ⅰ路直流稳压输出。

20.保险座:C单元双路稳压电源保险

21.电表4只:双路稳压电源电压、电流指示

22.接线座:D单元直流5V稳压输出

23.电表:D单元电流0.5V输出指示

24.开关1:控制各低压交流电、信号源

25.开关2:控制E单元交直流调压电源

26.电表:E单元交流电压输出指示

27.接线座4只:E单元交流、直流输出口

28.旋钮:E单元0~240V电压调节

29.插座:G单元220V输出插座

30.旋钮:音频功率放大器音量调节

31.接线座2只:音频信号输入

32.按钮:单次脉使能开关

33.接线座3只:单次脉冲输出口

34.电表:函数发生器正弦波输出电压指示

35.旋钮:正弦波输出三级衰减幅度粗调

36.旋钮:正弦波输出口

37.接线座:正弦波输出口

38.旋钮:矩形波输出幅度调节

39.接线座:三角波输出口

40.旋钮:函数信号发生器频率细调

41.接线座:矩形波输出口

42.旋钮:函数信号发生器五级频率粗调

43.电表:函数发生器输出频率指示

44.实验桌面尺寸:160×70cm

45.智能型多功能交流电路测量电表:能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T,八位液晶显示。

46.储存板:放置元件盒

47.左储存柜:放置储存板(带门锁)

48.抽屉:放置常用工具

49.右储存柜:放置储存板(带门锁)

50.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验。



二、实验台主要技术指标:

1、输入工作电源:三相四线

2、输出电源及信号

A单元:三相四线

B单元:交流3、6、9、12、15、18、24V

C单元:双路恒流稳压电源(具有过载及短路保护功能),二路输出电压都为0~30V,内置式继电器自动换档,由多圈电位器连续调节,使用方便。输出最大电流为2A,具有预设式限流保护功能。

电压稳定度:<10-2              负载稳定度:<10-2               纹波电压:<5mv

D单元:直流稳压5V,电流0.5A

E单元:交直流电压0~240V连续可调,电流2A

F单元:220V电压输出,供外接仪器使用。

3、单次脉冲源:每次可输出一对正负脉冲

4、函数信号发生器(正弦波、三角波、矩形波)

1.频率范围:5HZ-550KHZ分五个频段

2.频率指示:由HZ表直接读出

3.电压输出范围:

正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三级衰减:0db、20db、40db具有连续细调

      矩形波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V,幅度连续可调

三角波:5HZ-550KHZ>1V

5、音频功率放大器:输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。

6、智能型多功能交流测量电表:精度1.0级,能同时测量电路电流I、电压U、功率Kw、电能Kwh,工作时间T,八位液晶显示。

7、漏电保护:漏电动作电流30mA。

8、绝缘电阻:>5MΩ。

三、构成与配备(以二十四座为例)
1、实验操作桌12张,一桌二座,操作桌桌面中央设置通用九孔继电控制实训插板(尺寸:45×70cm)。继电控制实验根据电路要求插上电气元件布线实验。元器件已装在特制元件盒上,实验方便、快捷。每张操作桌配有一粒胶皮板,保护插板和桌面(如需要在桌上放置电动机、电子线路焊接等)。

2、示教控制台1台:由示教实验操作桌、实验台、演示控制屏组成,能分别控制12台学生实验台的电源。尺寸为160×70cm。

3、实验台,共12台,每张学生实验操作桌上配置1台。

4、器材配备:

人体复苏模型1个,灭火器1只,手电钻3把,台钻1台,表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套,电烙铁及烙铁架25套,MF-47指针万用表13只,数字万用表13只,电度表13只,兆欧表13只,钳形表13只,转速表1只,绕线机2台,保险盒39只,配电板26块,熔断器78只,拉线开关、圆插座、平灯头各26只,20W日光灯13套,交流电流表39只,交流电压表13只,换相开关13只,电阻一批,变压器组件13套,三相电动机拉具1套,钢锯架13把,单相电动机13台,三相180W鼠笼式电动机26台,100W直流电机1台,交流接触器52只,组合开关13只,3H铁壳按钮13只,热继电器26只,时间继电器13只,变压器13只,单刀开关13只,三相闸刀13只,行程开关52只,三相双投闸刀13把,倒顺开关13把,大功率电阻39只,整流二极管13只,信号灯13只,变压器绕线桌1张,双门立柜2个,敷铜板13片,初步焊接通用线路板及组件13套,13×22套电子技能实训考核组件(包括特制线路板及相应元器件),学生凳25张。



四、实训项目:

电工部分:



1、低压验电表的使用。

22、小型变压器故障检查与排除。

2、灭火器的操作方法。

23、三相鼠笼式电动机的拆装与测试。

3、口对口人工呼吸法和胸外心脏压挤法观察。

24、三相鼠笼式电动机运行巡视。

4、常用工具的使用与识别。

25、三相鼠笼式异步电动机的定期检修。

5、常用导线的连接和绝缘的恢复。

26、三相鼠笼式异步电动机故障分析。

6、电烙铁的拆装与焊接技能训练。

27、定子绕组局部故障的排除。

7、电工识图训练。

28、单相电容式电动机绕组的拆换。

8、配电板安装。

29、单相电容式电动机故障与排除。

9、室内配线。

30、手动正转控制线路的安装与检修训练。

10、室内照明线路安装。

31、接触器点动正转控制

11、电流表、电压表的安装。

32、具有自锁的正转控制。

12、万用表转换开关的使用和读数。

33、具有过载保护的正转控制。

13、交流电压的测量。

34、接触器联锁的正反转控制。

14、直流电压、直流电流的测量。

35、按钮联锁的正反转控制线路。

15、电阻的测量。

36、按钮、接触器复合联锁的控制线路。

16、兆欧表、钳形电流表接地电阻测定仪的使用。

37、接触器控制Y-△降压控制。

17、常用开关类电器拆装。

38、X62-W型铣床主轴与进给电机的联锁控制。

18、交流接触器的拆卸与组装。

39、时间继电器控制Y-△降压起动控制。

19、热继电器与时间继电器的拆卸和组装。

40、C620-1型车床控制线路的模拟安装。

20、常用启动器的结构观察及检测。

41、直流电动机的拆装训练(教师演示)。

21、小型变压器的制作。

42、直流电动机的检修训练(老师演示)。





电子部分:



1、常用仪器仪表的使用;

14、语音报警喇叭的制作与实训;

2、常用电子元器件的识别与检测;

15、逻辑测试器的制作与测试;

3、电烙铁拆装与电子锡焊技能训练;

16、正负脉冲信号的制作与测试;

4、印刷线路板的制作;

17、智力竞赛抢答器的制作;

5、三端集成稳压直流电源的制作;

18、水位报警器电路的制作;

6、串联型直流稳压电源的制作;

19、迷你闪光彩灯的制作;

7、低频信号电压放大器的装配与测试;

20、光控音乐门铃;

8、具有负反馈信号放大器电路的制作与测试;

21、实用模拟自然风控制器的制作;

9、文式桥振荡器的焊接与调试;

22、台灯调光电路;

10、电池电压监视电路的制作与测试;

23、实用CMOS触摸锁钥电路;

11、电子催眠器电路的制作;

24、自动充电器的制作;

12、模拟“知了”电子电路的制作实训;

25、半导体收音机的组装与调试。

13、实用声控、光控节电照明灯的制作与实训;







电力拖动部分:



l、闸刀开关正转控制线路

13、接触器控制Y/△降压起动

2、接触器点动正转控制线路

14、时间继电器控制Y/△降压起动

3、具有自锁的正转控制线路

15、QX3-13型Y/△自动起动控制线路

4、具有过载保护的正转控制线路

16、半波整流能耗制动控制线路

5、倒顺开关控制正反转控制线路

17、全波整流能耗制动控制线路

6、接触器联锁的正反转控制线路

18、C620车床电气控制线路

7、按钮联锁的正反转控制线路

19、手动降压起动

8、按钮接触器复合联锁控制线路

20、单相运行反接制动控制线路

9、自动往返行程控制线路

21、电动葫芦电气控制线路

10、接触器控制串联电阻降压起动线路

22、C6163车床电气控制线路

11、时间继电器控制串联电阻降压控制线路

23、控制电路联锁控制线路

12、手动Y/△降压起动

24、主电路联锁控制线路



利用上述24项实验元器件,还可完成几十项实验,在此不一一举例。
