表面粗糙度对比测量组合实验装置,零件尺寸误差测量组合实训装置

公差配合与技术测量是机械类专业非常重要的-一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械产品的静态和动态几何精度的重要组成部分。随着科学技术的发展和生产水平的提高，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门独立的技术学科，并且受到学术界和工程技术界有识之士的高度重视。

本系列装置以设计工程师对精度设计的实际要求为标准，结合实际教学情况和教学对象条件为前提，精心.研制了一套理论与实际相结合的教学产品。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。

基本配置

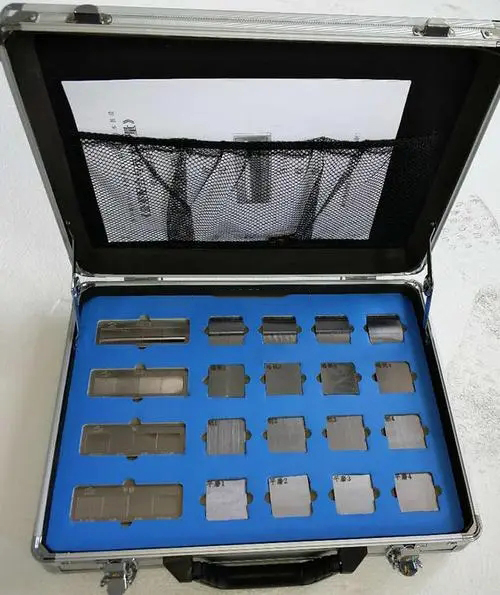

实训箱:

箱体采用优质的铝合金型材，具有结构坚固、外形美观，内衬为开模成型防震材料，能够有效保护产品免受损坏，外形尺寸: 400*320* 100mm;

组件(对象) :

外圆车削表面粗糙度对比零件1套、端面铣表面粗糙度对比零件1套、刨削表面粗精度对比零件1套、平面磨削表面粗糙度对比零件1套等组成;

配套资料:

外圆车削表面粗糙度对比样块1套、端面铣表面粗糙度对比样块1套、刨削表面粗糙度对比样块1套、平面磨削表面粗糙度对比样块1套;教学资料等;

训练项目

训练一：零件基本尺寸检测

1.游标卡尺检测零件长度尺寸;

2.外径千分尺检测零件外園尺寸;

3.内径百分百检测零件内孔尺寸;

训练二：零件配合尺寸检测

1.轴与孔配合尺寸检测; (一)

2.轴与孔配合尺寸检测; (二)

训练三：滚动轴承尺寸检测

1.深沟球轴承基本尺寸检测;

2.轴承与轴颈配合尺寸检测;

3.轴承与孔配合尺寸检测;

训练四：平键及花键尺寸检测

1.平键基本尺寸检测;

2.平键配合尺寸检测;

3.花键基本尺寸检测;

4.花键配合尺寸检测;

训练五：普通螺纹尺寸检测.1.普通螺纹基本检测;

2.外螺纹中径尺寸检测;

3.用螺纹环规和塞规检验内、外螺纹;

训练六：齿轮尺寸检测

1.齿轮基本参数测量与计算;

2.齿轮齿厚尺寸检测;

3.齿轮公法线长度尺寸检测;
