光伏发电实验箱,垂直轴风力并网发电教学实验系统

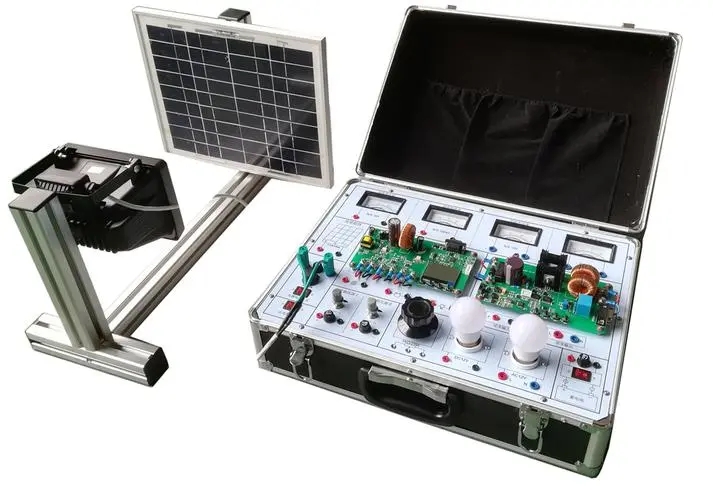

本太阳能综合测试实验装置采用模块化结构设计，各单元合理布局，电气测试点均采用安全的香蕉插孔与实验导线连接；模拟光源与太阳能电池板置于滑台的两端，光源的强度与距离均可手动调节。电池板的背面置有温度传感器，方便测量组件的温度变化；仪表单元实时采集系统发用电信息，并传递给组态触摸屏，进行综合监测，此外配有远程通讯接口，可将数据远程传递给上位机，能对数据进行报表存储、查询和打印；实验装置内集成了太阳能控制器、蓄电池、离网逆变器以及交直流负载，可以组成小型离网型独立光伏发电系统，是模拟太阳能发电的综合性实验装置。

主要参数

1、太阳能电池组件：单晶组件，最大输出功率5W，工作电压16.8V，工作电流0.3A，尺寸(306×216×25mm）。

2、模拟光源：飞利浦300W卤钨灯，距离、光强均可手动调节，调节距离0-80cm，调节功率0-300W。

3、手持照度计：测量范围1-50000Lux，精度±4%rdg±0.5%f.s。

4、仪表显示单元：2个直流电压表DC0-50V；2个直流电流表DC0-5A；1个交流电压表AC0-300V；1个交流电流表AC0-2A。

5、触摸屏：采用4.3〞嵌入式一体化触摸屏；实时监测系统发电、用电与环境参数等信息；具有历史曲线显示。

6、蓄电池：铅酸电池12V/7.2AH。

7、太阳能控制器：DC12V/24V自动切换、额定电流DC10A、PWM(脉冲宽度调制)方式充电；具有充放电指示、电池状态指示、温度补偿等功能；具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能；具有光控/时控输出模式控制功能。

8、离网逆变器：输入电压DC12V；输出AC220V±10%、50HZ、150VA、纯正弦波；输入输出采用高频变压器隔离；具有过欠压关断、过载、过温等保护功能。

9、直流阻性负载：直流LED指示灯。

10、直流感性负载：直流风扇。

11、交流阻性负载：交流LED指示灯。

12、交流感性负载：交流风扇。

13、可调功率电阻：可变电阻（0-2K）。

14、系统安全：具有过载、短路、接地等保护功能。

15、工作环境：温度-25…+55℃、湿度0…95%RH、海拔<6000m

16、外形尺寸：560×400×180mm

技术性能

输入电源：AC220V±10% 50HZ

工作环境：温度-25℃～+55℃、相对湿度0…85%RH(25℃)、海拔<4000m

装置容量：<0.35KVA

u安全保护：带电源指示、短路和接地保护，安全符号国家标准

外形尺寸：560×400×180mm

监控单元

   监控装置包括监控主机、监控软件和显示设备。本系统采用高性能工业控制PC机作为系统的监控主机，配置多机版监控软件，采用标准RS-232或RS-485通讯方式，可以实时获取所有风力发电的运行参数和工作数据。

5、1、 监控软件

   ◆ 监控主机同时提供对外的数据接口，即用户可以通过计算机实时查看整个电源系统的实时运行数据以及历史数据和故障数据。

   ◆ 可每隔5分钟存储一次电站实验所有运行数据，包括实时存储环境数据、故障数据等参数。

   ◆ 可连续存储20年以上的电站实验所有的运行数据和故障纪录。

5、2、远程监控软件设置

5、2、1、登录

普通用户账户和密码由管理员自行添加

5、2、2、实时状态

选择逆变器的序列号，页面即会显示该台逆变器当前的相关参数。

5、2、3、历史记录

选择逆变器的序列号和起始时间，即可查询逆变器的历史状态。点击“导出”，可将本页

数据导出至EXCEL。

5、2、4、发电量统计

选择逆变器的序列号，即可查询该台逆变的在最近一段时间内的发电量和总发电量。

5、2、5、设备管理

添加逆变器：选择终端，并在该终端下输入待添加逆变器的序列号和地址，点击“添加”

5、2、6、用户管理

为用户关联终端：选择待关联的终端ID，点击“添加”。

5、3、 风资源监控测量系统

风速风向仪用于测量和记录风速风向，可以循环记录存储57344条风速风向历史纪录。液晶屏显示和键盘，使PH风速风向仪的操作简单方便；它还可以与计算机进行通讯，将记录的风速风向数据下载到计算机中，进行观察分析。

特点：

1．具有低功耗运行模式：PH风速风向仪在工作时液晶屏的背光处于关闭状态，以低功耗方式运行。

    2．风速风向传感器风杯采用碳纤维材料，强度高，起动好。

技术指标

   ◆ 测量范围：      风速：0～60m/s              风向：0～360°

   ◆ 精    度：      ±0.1m/s                     ± 3°

   ◆ 工作电源：      AC 220V±20%  50HZ， DC24V、12V、5V或其他供电。

   ◆ 记录间隔：      1分钟～240分钟连续可设置

   ◆ 内部存储：      4M bit

   ◆ 通讯接口：      RS-232/485/USB通讯

   ◆ 产品功耗：

   ◆ 外形尺寸：     （165×125×75）mm

   ◆ 环境温度：      -40℃～50℃

六、教学及研究实训项目

   实验1、风力发电基础理论原理性实验

   实验2、风力发电系统设计实验

   实验3、风力发电基础理论与应用技术仿真实验

   实验4、风力发电相关测量技术实验

   实验5、风力发电控制技术实验

   实验6、风力发电电力电子实验

   实验7、风力发电机并网过程实验

   实验8、风力发电机在不同风速情况下并网实验

   实验9、并网过程中孤岛保护实验

   实验10、风力发电机转速与输出电压关系实验

   实验11、风力发电机在不同的风速的情况变换功率实验

   实验12、风力发电机转速与输出电流关系实验

   实验13、风力发电机转速与输出电压频率关系实验

   实验14、风速即转速与与出功率关系实验

   实验15、风力发电系统接线实验

七、 售后服务

   ◆ 使用手册

   ◆ 产品培训
