通风排烟系统考核培训装置,智能家居照明系统综合实训装置（CAN总线型）

一、系统概述：

通风排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。

防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成）

二、技术参数

1、输入电源：单相三线～380V±10%50Hz

2、工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3、装置容量：＜3.8kVA

4、外形尺寸：3000mm×1000mm×1600mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

6、工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

三、系统特点

1、风系统的完整性、：与实际中的通风系统、控制功能、保护功能、显示功能完全一致。

2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。

3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

4。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。

5、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。

6、DDC数字量控制模块2个，16路AI输入，6路DO输入，8路DO输出

四、基本配置：

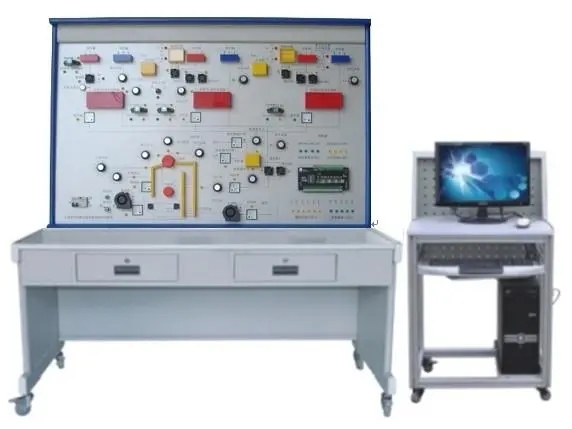

1.控制屏

控制屏由两部分组成：楼宇供配电部分和楼宇照明控制部分

楼宇供配电部分由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。

楼宇照明控制部分由楼宇照明线路组成，并设置照明控制开关，包括传统开关、遥控开关和智能调光装置等。

2.照明演示

照明演示柜为楼宇照明控制部分的演示对象，属于半实物。采用分层结构，能模拟楼层整体照明效果，采用半实物模式，分为五层结构，体现多种照明场景。

3.下位机系统

下位机系统采用智能控制模块、继电器模块、8路路灯、经纬度、时控、智能网关主机、8路0-10V调光模块、4路3A可控硅、调光模块、智能6键面板、智能9键触屏面板、7寸液晶触摸屏（带时控）、8路干接点模块、系统电源组成。

4、上位机系统软件实现现场数据的采集和开关控制，并可完成供配电线路和照明线路的通断控制，通过CAN总线与上位机系统通信。

5、智能电源管理系统

具有短路、过流、过压、欠压、失压、功率限定6大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功

采用LCD液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。

阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定

短路保护：保护设备电流大到3倍时同，0.3秒内瞬间跳闸

漏电保护：当漏电值到达设定值1％时，系统0.1秒内瞬间断电。

过载保护：防止设备着火保护，当负载到达设定值5％时，系统0.1秒内瞬间跳闸。

过压保护：有效防止设备损坏，当电压达到时270V时，系统0.5秒内瞬间跳闸。

欠压保护：有效防止设备损坏，当电压达到时165V时，系统0.5秒内瞬间跳闸。

强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功

故障查询：一键故障可查询历史故障源

故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源

手自动功能：手动、自动自由切换

五、实训项目：

1.照明和控制设备认识与应用实训项目

(1)常用灯具的认知与应用

(2)智能家居照明调试

(3)智能面板认知与应用

(4)遥控照明控制器认知与应用

2.普通照明控制线路安装和调试实训项目

(1)照明灯具及普通控制设备的安装和调试控制

(2) 路灯、经纬度、时控照明设备的控制

3.智能照明控制线路安装和调试实训项目

(1)时间表控制模式下照明线路组建和控制

(2)情景切换控制模式下照明线路组建和控制

(3)远程强制控制模式下照明线路组建和控制

(4)动态控制模式下照明线路组建和控制

4.综合调度控制部分

(1)供配电子系统和照明子系统联合监控

(2)供配电子系统、照明子系统和其他楼宇子系统联合监控
