变频空调实训考核装置,活塞式压气机性能实验装置

一、产品概述：

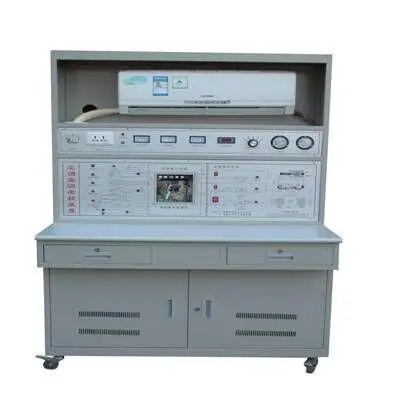

变频空调实训考核装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。

二、产品特点：

1、整个变频空调系统真实完整，与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能。

2、装置直观展示了变频空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个变频空调系统的实时工作状态一目了然；主面板中间印有电气控制系统原理图，并设有相应测试点；屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态。

3、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作；

4、设有电流型漏电保护装置：并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手插式全封闭结构，使用方便、可靠、防触电。

技术参数：

1、输入电源：单相AC220V±10% 50Hz，功率750W。
2、单缸活塞式压缩机：功率750W，排气量36 L/min，工作压力0.7MPa。
3、文丘里流量计配差压传感器测量流量：量程0—1000Pa，精度0.5级。
4、温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表显示温度、流速、速等实验全部测量参数。

5、外形尺寸：1500×500×1500mm，外形为不锈钢可移动支架，带双刹车轮。

实验目的：

1.了解活塞式压气机的工作原理和构造。
2.根据实验测量的数据，掌握计算理论轴功率、等温压缩轴功率、压气机效率和容积效率的方法；分析影响压气机性能的因素。
三、主要配置：
单缸活塞式压缩机，电动机0.75KW，电动机支撑装置，称重传感器测量电动机力矩，数显电动机转速表，文丘里流量计及差压传感器，缸体压力表，罐体压力表，各点温度由PT100铂电阻测试，电动机的转速用变频器调节，数显8路万能信号输入巡检仪测量显示电动机扭矩g、电动机转速n/h、缸体压力和罐体压力Pa、出口流量m3/h、各点温度℃。
