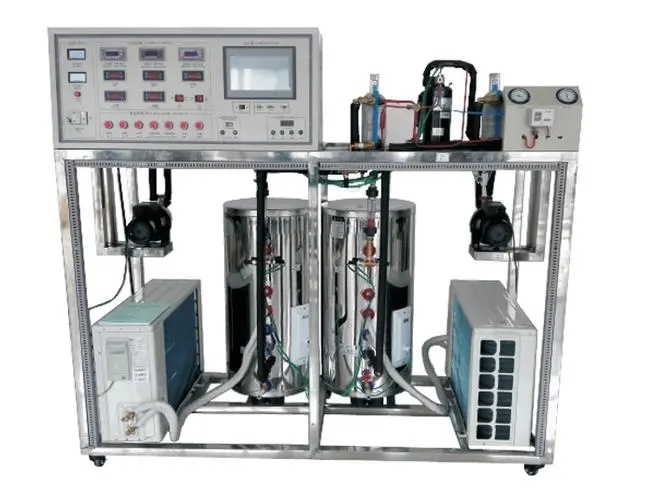

热泵-压缩机性能实验系统,空调器原理实验台

一、概述

热泵技术是回收和利用低位热能的有效措施之一，研究和推广热泵技术对于节能有重要意义，随着这几年制冷技术的发展，热泵技术在我国得到日益广泛的应用。该装置可进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。

本实验系统采用热平衡法测量热泵与制冷压缩机的性能。系统主要由制冷压缩机、蒸发器、冷凝器、恒温水箱和电子膨胀阀等组成。采用传感器和检测仪表采集蒸汽压缩式制冷循环过程中的温度、压力、流量、压缩机功率、电流、频率等状态参数，经自行研制的数据采集板卡连接到计算机，基于面向对象技术开发的具有实时性高，界面设计人性化等特点的测控软件实现热力循环过程实时动态显示、性能参数测试和计算，构成具有检测、分析、记录、测试、绘图等多功能一体化的热泵-压缩机性能实验系统。基于基础型机组，增加如下内容：学生设计型与创新型实验。

二、主要特点

1、 压缩机可以更换；

2、 冷媒（润滑油）可以更换；

3、 管路可以清洗；

4、电子膨胀阀可以实现自行编程控制（验证各种控制算法）

5、不同类型的冷媒物性参数能够以电子表格的方式放在数据库中，以便调用；抽气、冷媒充灌装置实验过程和试验工况采用手动和自动相结合的控制方式，采用直流变频压缩机，可手动调节输出频率和电子膨胀阀的开度环过程的动画演示。

三、技术参数：

1.输入电源：单相三线～220V±10%  50Hz
2.工作环境：温度-10℃～+40℃， 相对湿度＜85%(25℃)， 海拔＜4000m
3.装置容量：小于等于5.kVA
4.制冷剂：R134
5.制热量：4kW
6.重  量：200kg
7.外形尺寸（大约）：180cm×70cm×164cm
8.安全保护：具有漏电压、漏电流过流保护装置，安全符合国家标准。

功能
1、进行各种制冷原器件的识别。
2、进行各种空调制冷与系统的认知。
4、制冷系统的故障识别：可通过各种制冷小系统中专设的故障阀门人为制造系统故障，通过故障现象和高低压，电流等表计参数进行故障判断。
5、充制冷剂：系统中增设专用充液阀（或三通阀）。通过充氟装置，可进行排出制冷剂，定量充灌制冷的实际操作。
6、抽真空、充氮、检漏：通过真空泵、充氮装置、可进行系统抽真空，充氮试压的实际操作，学员使用检漏工具查出系统中的泄漏点。
四、故障说明
1. 专用工具的操作
2. 制冷系统管件焊接
3. 制冷系统试压及检漏
4. 冷系统抽真空及充注制冷剂
5. 制冷技能实训（设计、安装、调试及检修）
6．空调控制部分结构及原理
7．空调各模块在整个控制部分中的作用
8．空调电气控制线路原理
9．空调电器元件的测量及系统运行
10．空调的故障与分析
