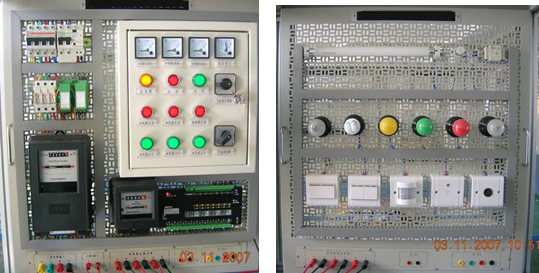

DYLY-ZM8楼宇照明系统实训装置

一 、概述

       该系统配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以模拟智能楼宇中的照明供电控制系统。让学生了解楼宇中配电系统的基本结构，熟悉供配电监控系统，掌握供配电系统在楼宇自动化系统中的应用，可用于学习普通照明电路的安装调试、认识智能楼宇整体控制构架、了解LON现场总线采集控制系统结构，掌握力控组态软件的应用、智能照明控制方案的实现等。

该系统能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训教学要求，适用于各类职业教育培训机构的教学。

二、系统组成及特点

系统由基于LON Talk协议的采集控制器组成网络，整个系统由LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及力控组态软件等组成。其主要设备包含：实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘（含指针表计、控制开关）、电压传感器、电流传感器、能量计量电度表（单相、三相）、模拟照明灯具、空气开关、接触器、照明控制开关、力控组态软件等。

该系统具有以下特点：

(1) 供配电系统和照明系统可实现实时调度运行

(2) 采用DDC采集控制模块实现对电力系统中各类数据的采集与控制

(3) 采用先进LonWorks总线通信协议组网

(4) 配备上位机监控系统，可实时监控供配电网络结构，分析和打印各类电量数据，还可监控照明系统，控制照明线路

(5) 实训装置的设备采用模块式，方便学生了解现场设备

三、技术指标

(1)工作电源：三相四线AC380V±10%  50Hz

(2)工作环境：环境温度范围为-10℃～+40℃  相对湿度＜85%（25℃）  海拔＜4000m

(3)整机容量：＜5.0kVA

(4)安全保护：具有漏电保护

四、实训项目

1    常用电工工具的认识使用实训

2    普通照明设备及控制电路安装与调试

3    智能电压传感器的认识与应用

4    智能电流传感器的认识与应用

5    单相电度表的安装与接线实训

6    三相电度表的安装与接线实训

7    LonWorks网络拓扑认识与应用

8    LON智能控制器认识与应用

9    LON现场总线的搭建实训

10  智能供配电照明上位机监控软件应用实训
