高低压供配电实训考核装置（双电源）,智能电网变电实训系统

一、工作条件

1．输入电源电压：三相五线制（380V±10%，50Hz）

2．外形尺寸:高压开关柜800×900×2200㎜

低压开关柜600x800x2200mm

3．工作环境:温度-10℃— +40℃，相对湿度<85%（250C），海拔<4000m

4．容量：<50KVA

5．占地面积：<12×7㎡

二、技术要求

（一）结构模式

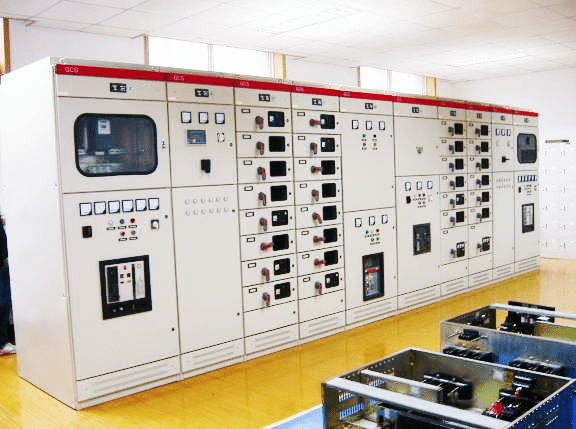

该实验装置为柜体的结构模式，由室外部分、高压室部分、变压器室部分、低压室等几个部分构成的整个实习操作系统。

1．此装置可以模拟变、配电所的一次线路和二次设备及相关监视仪表等真实设备进行供、配现场的真实操作；

2．可进行高压器件检修、电气倒闸操作；

3．适用于变配电操作人员的上岗培训及电工操作证的考核作业。

（二）总体功能与组成

1．该设备主要包括：

（1）模拟高压进线柜2个；

（2）模拟高压计量柜2个；

（3）模拟高压出线柜2个；

（4）模拟高压母联柜1个；

（5）模拟电力变压器1个；

（6）模拟低压配电总柜1个；

（7）模拟低压侧电容补偿柜1个；

（8）模拟低压配电分柜2个；

（9）模拟低压侧联络柜1个

2．系统整体技术水平应贴近当前变电站综合自动化管理水平。供配电系统应配备微机综合保护仪等智能监控装置，并具备联网能力（现场总线或工业以太网）。

3．能够真实地再现实际操作过程与作业现场。要能够仿真和模拟真实的中、小型变配电站（所）的实际设备，使学生的操作十分贴近于实际情况，提高学生对真实设备、器材、元件的认知程度，能更好的为电工专业人员的上岗和在岗培训提供zui真实的训练平台和考核平台。

三、可靠性与安全性

1．高压室部分为上隔离、下隔离。中配真空断路器的方案。具有优良的五防机械闭锁，与现代变电室现场完全*；

2．高压母联柜及低压侧母联柜的隔离开关要装有刀闸机械闭锁装置，防止误操作；

3．模拟电力变压器要采用绝缘塑料外壳材质，高度仿真油浸式电力变压器外形，并且设有无载调压分接开关；要求有透明绝缘防护材料保护，不得有带电裸露部分；

4．该装置采用AC380V供电，要设有断路器和电流型漏电保护装置，整个系统内不得有超过AC380V的配电部份，绝缘等级及接地要求符合国家有关规范要求；有效地保证学生和教师在实验的操作过程中的人身安全和设备安全；

5．该装置所选用的器件、器材、辅料等必须选购通过ISO9000认证的产品，必须符合国家电工委员会制定的安全标准和质量标准。

6．实验装置的各部分均应采用整体结构，搬运和安装方便，组件在选型的过程中要都留有安全余量，防止产生系统故障。

智能网关功能要求：

1、站内通信支持DL/T 860

2、数学运算和逻辑运算

3、信号合并计算

4、支持多种方式对时

5、远动功能

6、继电保护故障信息

7、协议转换

8、在线监测

9、测量数据集中器

10、告警直传

11、远程浏览

12、源端维护

13、程序化控制。

九、实训系统可完成的实验功能:

数字化继电保护装置、合并单元、智能终端、通信及网络设备等设备的原理实验;

数字化继电保护装置、合并单元、智能终端、通信及网络设备等设备的配置实训;

数字化继电保护装置、合并单元、智能终端、通信及网络设备等设备的功能调试实训

数字化继电保护装置、合并单元、智能终端、通信及网络设备等设备的接口、通信规约调试实训；

三层两网测试和研究分析:

通信及网络设备测试和研究分析;

IEC61850规约测试和研究分析；

智能化电网调度实验；

智能电网故障复现；

各类智能设备的检修、维护实训;

智能电网通信技术实验；

智能电网运行与控制实验；

智能电网调度控制和仿真分析实验；
