智能电网配电实训系统,智能电网用电实验装置

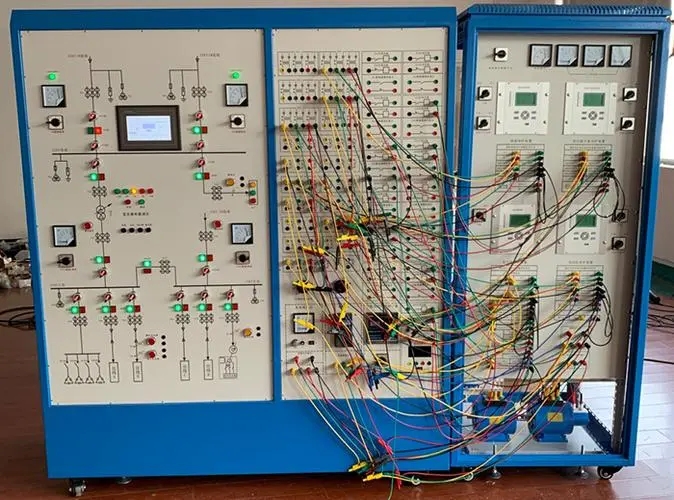

智能配电网二次部分配备真实微机保护测控设备，全面支持智能数字站的SV、GOOSE、MMS网络、模型；按照真实的智能配电网过程层、间隔层、站控层组网、配线、组网构建配电网系统。
参数要求：
1）屏体规格：1800mm*600mm*1500mm（高*宽*长）。
2）环境条件：
环境温度：-20〜+50°C
相对湿度：月平均不大于90%。
最大相对湿度：95%，机壳表面无凝露。
平均相对湿度：55%
海拔高度：＜3000m
抗震烈变：＜8级

无火灾、爆炸及化学等腐蚀性气体。
3）配备安装二次辅助设备（按钮、转换开关、指示灯）。面板区域划分明确、至少包括主结线图、操作控制、网络设备、过程层设备、间隔层设备等几个区域。
4）喷涂：所有的喷涂在机械振动以及热和油的作用下均不会出现划痕或变软，喷涂的颜色根据站内其它屏柜颜色情况再定。
5）铭牌：置于屏面和屏内明显位置；柜上所有插件、信号灯及其辅助元件都用中文标明其用途及名称。
6）柜内的布线及端子：布线整齐、清晰、美观，导线绝缘良好，无损伤，电流回路截面不小于2.5mm2和1000V耐压绝缘绞线，其它回路截面不小于1.5mm2和1000V耐压绝缘绞线。设备接线端部均标明其回路编号，编号正确，字迹清晰且不易褪色。接线端子每侧接线为一根。一般设备的接线端子牢固可靠，端子导电体由抗氧化的铜质材料制造。屏内设有专用接地铜排。接地考虑到设备间的压差和噪音，屏和设备配有接地端子。
7）操显、模拟断路器、配电变智能组件、馈线智能组件、电容器智能组件、数字化线路保护装置、数字化站用变保护装置、数字化电容器保护装置均安装于此屏上。
8）主结线图釆用丝印方式印刷于屏体上，主结线图至少包含10kV母线、10kV/0.4kV变压器、电压互感器、接地刀、断路器、隔离刀闸出线，组成一个简单的配电模型。
9）主结线图上模拟断路器、隔离刀闸、接地刀均釆用现场标准双色指示灯，由操作机构控制。至少包含4个模拟断路器、6个隔离刀闸、3个接地刀闸。
10）操作控制开关独立布置于主结线图上方，方便操作。模拟断路器由自复位转换开关控制，同时接受保护装置和操作主机远程跳合闸控制。隔离刀闸、接地刀由自锁切换开关手动控制。
要求完成的实验功能：
数字化继电保护装置、智能组件、通信及网络设备等设备的原理实验；
数字化继电保护装置、智能组件、通信及网络设备等设备的配置实训；
数字化继电保护装置、智能组件、通信及网络设备等设备的功能调试实训；数字化继电保护装置、智能组件、通信及网络设备等设备的接口、通信规约调试实训；
三层两网测试和研究分析；
通信及网络设备测试和研究分析；
IEC61850规约测试和研究分析；
配网自动化调度实验；
智能电网故障复现；
智能配电网通信技术实验；
智能配电网运行与控制实验；
智能配电网调度控制和仿真分析实验；

单台配置要求：

要求单台包含4台智能电能表、4台釆集器、2台集中器、1台智能网关。
智能电能表功能要求：
釆用先进微电子技术及SMT生产工艺制造，用于额定频率50HZ的三相交流电能的计量。
计量功能：具有正反双向计量功能；
显不功能：宽屏液晶显小；
检测功能：可检测电流、电压、功率等用电参数；
数据保存功能：停电后，数据可保持20年，来电自动恢复；
通信协议：支持IEC61850通信协议。
釆集器功能要求：
抄读电能表的正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率,冻结电量等。
1路RS485接口，可接32块电能表。
上行接口：无线或以太网
可靠性：终端平均无故障工作时间不低于76000ho整机功耗小于5VAo
集中器功能要求：
抄读电能表的正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率,冻结电量等。
对各种数据进行统计分析后，保存在存储芯片内等待主站召测，同时处理单元也执行主台下发的命令。
可以抄读和存储不同的数据。
与主站的通信支持GPRS/CDMA或支持光纤或支持以太网，并且有本地维护接口o
釆用国家密码管理局认可的硬件安全模块实现数据的加解密。
时钟误差￡0.1S/h，时钟保持大于10年。
环境条件：工作温度：-45~+70°C,相对湿度：10%〜100%。
智能网关功能要求：
站内通信支持DL/T860
数学运算和逻辑运算
信号合并计算
支持多种方式对时
远动功能
继电保护故障信息
协议转换
在线监测
测量数据集中器
告警直传
远程浏览
源端维护
程序化控制。
