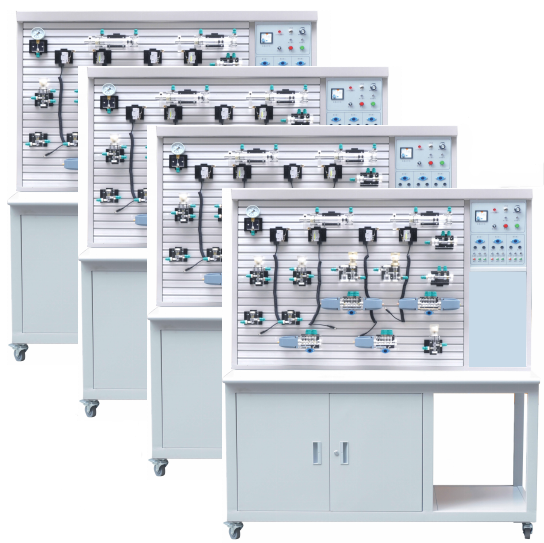

DYYY-41四合一透明液压传动演示系统



一、概述

为了适应在短暂课堂时间内,完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且,使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。

同时,戴育DYYY-41四合一透明液压传动演示系统对实验回路之一进行组合实验时,使80% 的透明液压元件闲置,能否进行利用戴育DYYY-41四合一透明液压传动演示系统,在增加与保证实验项目及功能的前提下, 根据在同一课时做不同演示实验的原则,有效利用透明液压元件进行优化组合,使产品的性能价格下降40% 。

二、特点

1、 可通过多台不同的实验回路进行对比,加深对液压回路原理的理解。

2、 多台可同时操作运行,运行不同回路。

3、 可只需要一套液压元件,便可同时组成不同回路,节省元件资源。

4、 备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

5、 电气控制简单,方便易行。采用独立的继电器控制单元进行电气控制。

6、 实验桌、实验台为铁质双层亚光密纹喷塑结构,实验桌柜内存放液压元件等。

三、技术参数

1、 电源:输入220V 50Hz

2、 电气控制面板:它具有三组功能电路。控制组一按钮控制换向阀1,控制组二按钮控制换向阀2,控制组三按钮控制换向阀3,输入控制电路的常闭按钮均串联常闭停止输入插孔,其他控制电路均并联常开输入插孔,利于外接控制,每组电路的换向1、换向2与换向3都具有互锁输出功能。

3、 实验专用齿轮泵站:油泵电机:Z250 直流电动机,功率:250W,并配专用稳压直流调速器,调速范围:0-1700rpm

4、 电磁换向阀:AC24V 吸力30N

5、 尺寸大小:1330mm×650mm×1750mm(单台)

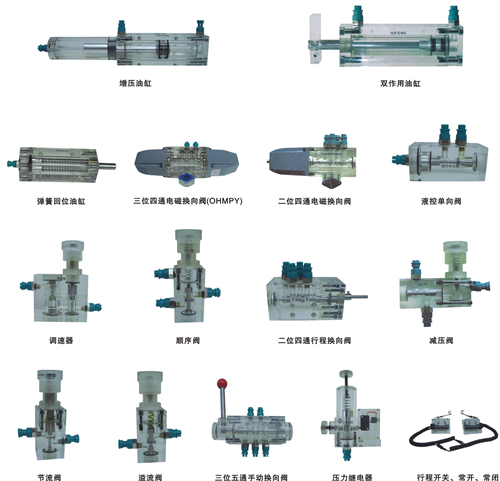

四、液压元件

压力表,油箱,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,弹簧作用油缸,增压油缸,二位四通电磁换向阀,二位二通电磁换向阀,“O”型三位四通电磁换向阀,“H”型三位四通电磁换向阀,“M”型三位四通电磁换向阀,“Y”型三位四通电磁换向阀,“P”型三位四通电磁换向阀,压力继电器,行程开关等。

五、基本实验项目

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路
