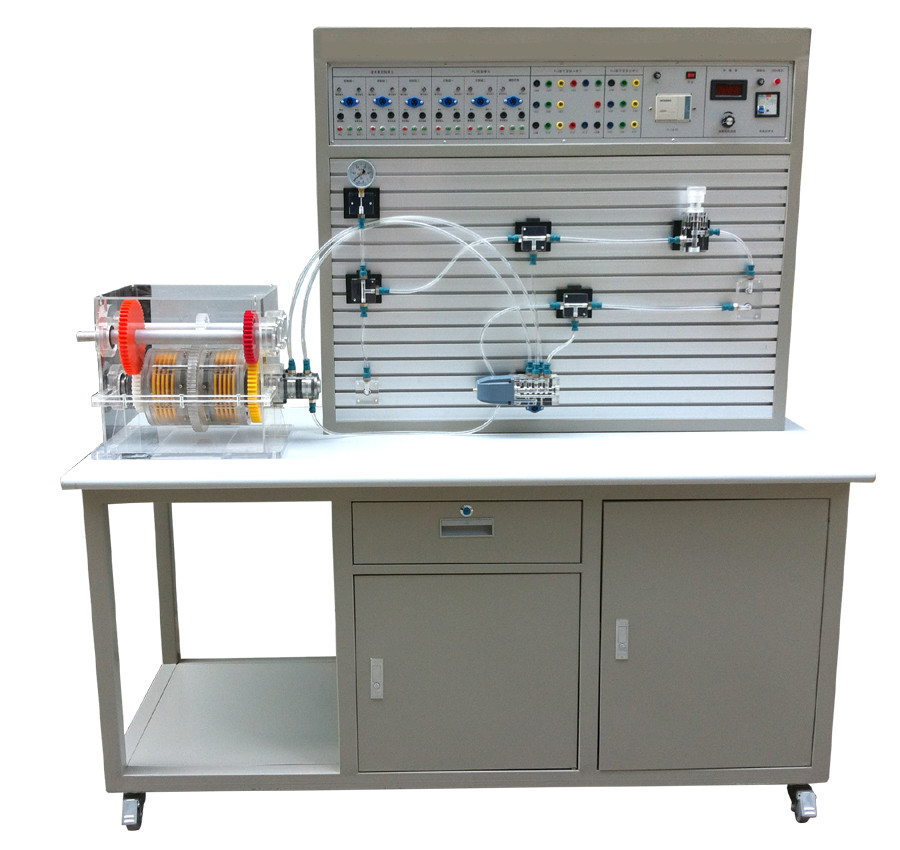

DYYY-BS6液压PLC控制与透明湿式离合器变速箱结构实训设备

一、概述

透明湿式离合器变速箱与液压元件外壳采用透明有机玻璃加工而成，油路采用防漏透明油管，能清晰直观的观察到元件内部结构和液压流动过程。真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作。可开设液压传动演示、两种控制方式PLC控制与继电器控制的基本回路。适合大中专院校机电类专业“液压传动”、“液压与气压传动”等课程的教学实验需要。

二、主要技术参数

1、电源：AC220V允差±l0%，50Hz；

2、直流电源输入AC220V 输出DC24V/3A

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、实训装置外形尺寸：1600mm×750mm×1750mm

6、湿式离合器变速箱外形尺寸：530mm×320mm×350mm

7、装置容量：≤1kVA；

8、液压泵站：

（1）系统额定压力0.8MPa；

（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量齿轮泵：额

定流量4L∕min，压力2.5 MPa；电机：功率250W，调速范围0－1500r/min。油箱：

公顷容积6L、过滤器、L-HL46号液压油。

8、湿式离合器变速箱结构：

（1）离合器缸体由实芯透明机玻璃车削加工而成，缸体厚15mm，可透视内部物体。上面加工内花键槽，主动摩擦片通过花键槽传递动力。

（2）各齿轮、活塞等采用透明有机玻璃及工程塑料制作加工，离合器传动轴轴采用铝棒车削制作。变速箱壳体用透明有机玻璃做成，能够看到内部各轴。

（3）主动摩擦片的外缘有外花键齿槽，通过离合器缸体上的内花键齿槽与离合器缸体配合。被动摩擦片的内缘有内花键齿槽，通过输出齿轮的外花键齿槽与齿轮相连。

（4）螺旋弹簧两端分别支撑于输出齿轮和活塞端面。当离合器缸体通入液压油时，液压油推动活塞移动压紧主、从动摩擦片，使它们结合，实现动力传递。当断开液压油时，螺旋弹簧推动活塞回位，主、从动摩擦片分离，切断动力传递。

（5）活塞与离合器缸体之间采用O型密封圈密封，活塞与轴采用O型密封圈密封。各齿轮通过滚针轴承安装在轴上。各轴通过单列向心圆柱滚子轴承安装于变速箱壳体上。

（6）离合器轴上加工有两个控制油道，分别控制左右的活塞，前端设置旋转接头。 动力输入与输出轴的轴端分别有扭矩输入、输出连接的位置。

9、液压元件：

采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。

10、电器控制单元：

（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继电器输出。

（2）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。

11、电磁换向阀：AC24V .吸力3mpa

三、主要功能

1、了解湿式离合器液压系统组成及工作原理，各内部结构及工作过程；

2、真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作；

3、进行湿式离合器变速箱液压系统拆装和组合、电气控制系统回路实验；

四、主要特点

1、湿式离合器变速箱结构与PLC控制实训装置主要由实训桌、实训台、湿式离合器变速箱、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。

2、实训电气控制单元采用先进的PLC控制，也可以采用独立的继电器控制单元进行电

气控制。

3、配备常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用半开闭式快换接头，拆接方便，不漏油。

4、实训元件均为透明有机材料制成，便于了解掌握常用液压元件的结构，性能及用途。实训组装回路快捷、方便。

5、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
