煤矿电气控制技能实训装置

作者:液压实验台,发布时间:2022-12-27,浏览:

如果您对我们的文章煤矿电气控制技能实训装置,矿井信号照明综合保护实训装置有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了煤矿电气控制技能实训装置,矿井信号照明综合保护实训装置后,也有兴趣投稿,我们也将为您提供像本文煤矿电气控制技能实训装置,矿井信号照明综合保护实训装置一样的机会,将您的投稿上传到我们的平台上。

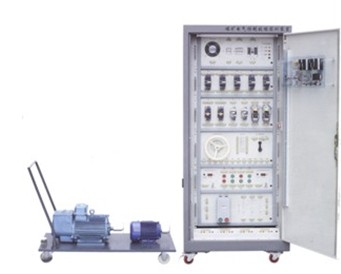

煤矿电气控制技能实训装置,矿井信号照明综合保护实训装置

一、设备功能

1.1功能概述:针对煤矿中常用电动机的电气控制而设计的,可完成典型矿山电气设备电气控制实训。装置采用配电柜形式、资源开放,可充分培养学员的实际动手能力,适用于煤矿电工及专业人员的培训和考核。

1.2实训项目:

三相鼠笼式电动机点动控制线路

三相鼠笼式电动机自锁控制线路

三相鼠笼式电动机正反转控制线路

两台电动机的顺序启动、停车控制线路

三相鼠笼式异步电动机带有点动的正反转控制线路

三相鼠笼式电动机星/三角启动线路

三相鼠笼式电动机自耦减压启动线路

磁力启动器控制的鼠笼式异步电动机的启动线路

磁力启动器控制的鼠笼式异步电动机的正反转线路

绕线式异步电动机的电气控制线路

风电闭锁电气控制线路

瓦斯电闭锁电气控制线路

风、电瓦斯闭锁电气控制线路

二、技术性能及配置

(1)输入电源:三相四线~380V±10%  50Hz

(2)相间短路装置分断时间:照明<0.1s 信号<0.4s

(3)单相漏电整定电阻:2~2.5kΩ

(4)单相漏电闭锁电阻:3~4kΩ

(5)单相经1kΩ电阻接地装置分断时间:<0.25s

(6)绝缘告警 10kΩ,误差±20%

(7)装置容量:<1.0kVA

(8)装置配置

序号

名称

型号

数量

备注

(一)

信号照明综合保护实训考核装置



1台



(二)

白炽灯

25W

4只



(三)

万用表

MF471

1只



(四)

矿用隔爆型信号照明综合保护装置实物

ZBZ系列

1台
