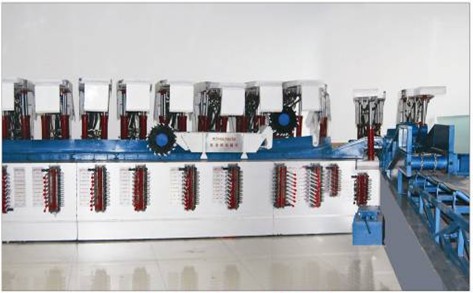

煤矿综采仿真实验设备,立井箕斗多绳摩擦轮提升与保护实训装置

该设备是井下综合机械化采煤工作面的生动再现，在地面就可以达到现场教学效果，是各类煤炭院校和培训中心必不可少的实验设备。

仿真支架有多种类型，支撑式、掩护式、支撑掩护式、放顶煤等多种架型：采煤机有多种规格，可根据用户的实际需要而定。各设备表面处理均彩喷涂金属烤漆。

1、主要用途：煤矿各级培训中心及各类煤炭院校

2、可完成实训内容：

（1）绘图并接线：在给定的模型机原理接线图上自主分配I/O地址，将原理接线图未接线的部分按照自主分配的I/O地址完成接线。

（2）逻辑控制编程：根据控制要求，采用笔记本电脑为编程工具，利用PLC控制器基本指令和高级指令进行编程并安装调试所编程序，实现题目规定的各项控制功能。该装置可对提升机控制线路设置故障点，可锻炼学生的原理、查找及排除故障的能力。

（3）合理设置变频器参数，实现电机拖动所规定功能。提升机控制线路中的测试点都引到测试面板上，方便排查故障。

（4）排除故障：在提升机内部逻辑控制程序完好的情况下，排查处理在元器件和线路中设置的各类电气故障。

（5）配有立井箕斗多绳子摩擦提升系统模型，可演示提升机的操作过程及各种保护。

（6）模型上配有故障演不系统，展示故障现象。

（7）有PLC控制系统、监控系统、主轴装置、传动部分、抽动系统、车槽装置、导向轮、电动机等。

3、技术要求及主要参数：

（1）材质：铝塑板、型钢、有机玻璃、接线板。

（2）输入电压：三相四线～380V±10% 50Hz、装置容量：≤1kVA

工作环境：环境温度－10℃～+40℃，相对温度≤85%（25℃），海拔＜4000m。

（3）规格：1800mm×700mm×2700mm

4、实验装置基本配置清单：实验台一个、说明书一块、操作说明一份。

5、安装、培训要求：现场安装调试，负责培训操作教师及管理人员。

（3）组成部分：

①双滚筒采煤机1台，金属制作，电动演示；

②液压支架（可操作）4台，金属制作，液压驱动；液压支架（不可操作）8台，金属制作；

③破碎机1台，金属制作；刮板运输机1台，金属制作；

④桥式转载机1台，金属制作；

⑤皮带运输机1台，金属制作；

⑥泵站1台，金属制作；

⑦移动变电站1台，有机板制作；

⑧控制开关5台，有机板制作。

（4）规格：设备各项技术参数:

①双滚筒采煤机：

规格（米）：按实物的1：3制作

模型按实际仿真制作，电动演示各系统的工程原理，仿真模拟实际操作。

采煤机箱体主体采用金属制作。

②刮板运输机

规格（米）：按实物的1：3制作

模型全部采用金属材料仿真制作组成：传动装置、电机、刮轮组、刮板链、挡煤板、标准溜槽、机头、机尾、调节装置、铲煤板、推移装置、减速机、电动演示。

功能：仿真演示

③转载机

规格（米）：按实物的1：3制作

模型全部采用金属材料仿真制作组成：机头部、机尾部、机身、中部标准溜槽、挡板、刮板、刮板链、链轮组件、行走部、液压拖移、减速机、破碎机。

功能：仿真演示

④破碎机（锤式）

金属制作，实现破碎机的所有功能。

⑤液压支架：仿真演示

规格（米）：按实物的1：3制作

支架类型有：掩护式、支撑掩护式、高位放顶煤、低位放顶煤、插板式放顶煤、支撑式、六种架型，可根据需要选择。

全部采用金属材料制作，液压驱动。

功能：实现降柱、升柱、推溜、侧护板伸缩、前探梁伸缩，模拟全部动作。

⑥可伸缩胶带输送机：

规格（米）：按实物的1：3制作

模型全部采用金属材料组成：机头部、储带装置、拉紧装置、收发带系统、胶带、机尾部、综合保护系统、减速机、液力耦合器（模型）。

功能：仿真演示，并实现皮带机堆煤、防跑、温升、烟雾等保护.

⑦柱塞泵：仿真金属制作

规格（米）：按实物的1：3制作

规格：8500mm×6500mm×1500mm
