流体流线演示实验装置

作者:液压实验台,发布时间:2023-01-03,浏览:

如果您对我们的文章流体流线演示实验装置,综合干燥实训装置----- (高速离心喷雾干燥器)有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了流体流线演示实验装置,综合干燥实训装置----- (高速离心喷雾干燥器)后,也有兴趣投稿,我们也将为您提供像本文流体流线演示实验装置,综合干燥实训装置----- (高速离心喷雾干燥器)一样的机会,将您的投稿上传到我们的平台上。


流体流线演示实验装置,综合干燥实训装置----- (高速离心喷雾干燥器)

装置特点:

1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

3、本实验装置所有流动绕体均采用优质有机玻璃制作,绕体部分采用有色材料,观察部分采用透明材料,实验现象清晰,方便学生观察。

4、流动绕体类型多样:文丘里模拟,转角模拟,突扩突缩模拟、流线体及孔板模拟,圆形体及直线收尾体模拟,球阀全开模拟,具有良好的实验效果。

5、所有管件和框架均采用304不锈钢材质,进行精细抛光处理,体现整个装置的工艺完美性。

6、装置设计可360度观察,实现全方位教学与实验。

装置功能:

1、观察流体流过不同绕流体的流动现象。

2、演示观察流量或进气量改变流场的变化情况。

设计参数:

常压、常温操作。

液体流量:0-5m3/h。

公用设施:

水:装置自带不锈钢水槽,实验时经离心泵进入实验导管并循环使用。

电:电压AC220V,功率1.0KW,标准单相三线制。

实验物料:清洁自来水。

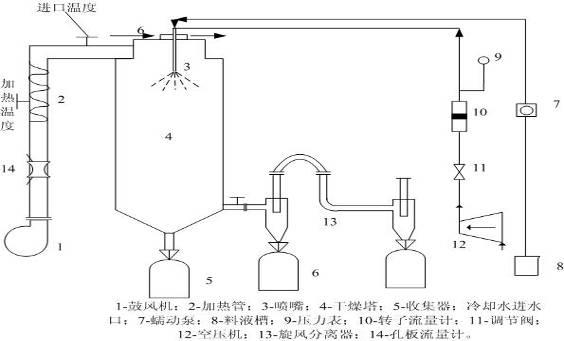

1.2高速离心喷雾干燥机装置技术参数及配置

   (一)、主要技术参数:
     1、进口温度                         150-300℃(可调)
     2、出口温度                         100℃(可调)
     3、加热方式                         电加热
     4、电加热功率                       约8KW
     5、机械功率                         约2.5KW
     6、水份蒸发量                       5kg/h(进口温度300℃时)
     7、干燥方式                         开式离心并流干燥
     8、外型尺寸                         1.6×1.0×1.75(m)
   (二)、供货设备范围:
     1、恒流泵                            1台
     2、气动雾化器                        1台
     3、空气过滤器                        1套
     4、电加热及热风管道                  1套
     5、干燥塔                            1台
     6、旋风除尘器                        1套
     7、收料杯                            2只
     8、抽风管道                          1套
     9、抽风机                            1台(2.2KW)
     10、设备配套空气压缩机               1台
1.3、备品备件
     3.1、气动雾化盘                                    1只
1.4、说明
   4.1、凡与物料接触部分干燥塔内壁为AISI 316, 干燥塔外壁为AISI 304。
     4.2、离心式干燥机执行供方企业标准Q/320206LNAF02-2004
     4.3、需方负责设备到达现场后的卸车和保管工作及对发运货物数量进行确认工作,供方负责对安
        装放置好的设备进行调试工作
1.5、喷雾干燥实训装置对象检测控制装置
  5.1.喷雾干燥实验装置需检测控制的参数:
  ⑴、封闭式电加热管道腔温度检测变送控制及显示: Pt100热电阻+智能调节议+可控硅移相调压器+8kw电加热管。
  ⑶、高效离心喷雾干燥塔出口温度检测变送及显示: Pt100热电阻+带RS485通讯的智能数显仪。
5.2.高速喷雾干燥塔实验对象智能仪表上位控制系统:
  喷雾干燥塔实验对象智能仪表上位控制系统组成:
   1)电控仪表箱及箱内电器控制套件一台;
   2)智能调节仪一个;
   3)带4-20MA控制接口的可控硅调压器一个(12KW);
   5)智能巡检仪一个
1.6、喷雾干燥实训装置功能

项目

操作实训内容

开车准备

1、流程图的识读

2、熟悉现场装置及主要设备、仪表、阀门的位号、功能、工作原理和使用方法

3、按照要求制定操作方案

4、公用工程的引入(水、电)并确保正常

5、原料(被干燥物料)的准备(原料的配制以及含水量的测定)

6、检查流程中各管线、阀门是否处于正常开车状态

7、装置上电,检查各仪表状态是否正常;动设备试车

开车

1、按正确的开车步骤开车

2、根据指令调进料、空气流量、温度、压力到指定值

正常操作

1、能按指令改变进料、空气流量、操作温度等参数到指定值

2、按照要求巡查各温度、压力、流量值并做好记录;能及时判断各指标否正常

3、观察正常操作中原料的变化状况以及流化床的操作状况并确认,指出可能影响其操作的因素

停车

1、按正常的停车步骤停车

2、检查停车后各设备、阀门的状态,确认后做好记录

事故处理

1、会观察、分析因空气流量及风温过大或过小引起的系统操作异常并恢复至正常操作状态

设备维护

1、鼓风机的开、停正常操作及日常维护

2、高速离心喷雾干燥进料器的开、停、正常操作及日常维护

3、高速离心喷雾干燥塔的构造、工作原理、正常操作及维护

4、旋风分离器的构造、工作原理、正常操作及维护

5、主要阀门(空气流量调节、热介质流量调节)的位置、类型是、构造、工作原理、正常操作及维护

6、温度、流量、压力传感器的测量原理;温度、压力显示仪表及流量控制仪表使用

控制仪表

1、温度、流量、压力传感器的测量原理;温度、压力显示仪表及流量控制仪表使用
