多功能机械系统创新组合搭接综合实训装置,机械系统传动创新组合设计实验台

一、概述

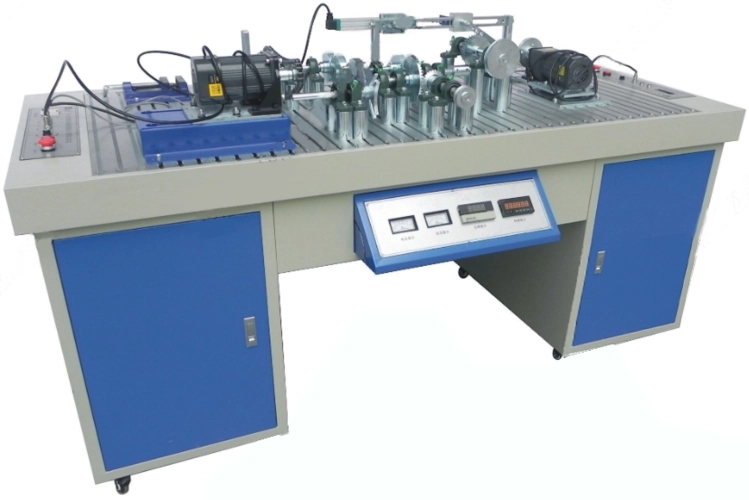

多功能机械系统创新组合搭接综合实训装置,机械原理实训台可满足两组学生共同实训。主要由实训台、零件架、电源控制箱、机械件、传感器、测试分析软件、实训工具等组成。台面为铝合金型材操作面板,学生既可进行各种典型机械系统组合搭接实训,也可自主设计机械系统创新方案进行组合搭接。能让学生掌握各种工具、卡具、量具的使用方法,锻炼其机械安装调整及机械创新设计能力。多功能机械系统创新组合搭接综合实训装置,机械原理实训台适合各职业院校机械类相关专业《机械工程基础》、《机械设计基础》、《公差配合与基础测量》等课程的实训教学。

二、技术性能

1. 实训台

(1)多功能机械系统创新组合搭接综合实训装置,机械原理实训台采用铁质双层亚光密纹喷塑结构,台面为带“T”形槽的铝合金型材操作面板,设有四个柜子(双层结构),便于存放实训工具和资料

(2)输入电源:单相三线～220V±10% 50Hz

(3)外形尺寸:1850mm×850mm×860mm

2. 零件架

(1)铁质双层亚光密纹喷塑结构,正反两面均可存放实训零件,并设有4个带刹车的万向轮

(2)外形尺寸:860mm×600mm×1600mm

3. 交流电机

4. 电源控制箱

(1) 调速器:提供交流电机调速电源

(2) 数据采集接口:主要包括角度、位移、转速等传感器接口及通讯接口

(3) 设有电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A

5. 传感器

(1) 旋转编码器:铝合金材质,分度1024脉冲/转

(2) 直线位移传感器:铝合金外壳,量程 200mm,独立线性度 0.1%

实验内容

1、拼装各种类型组合的机械传动，观察各种单级传动，分析其传动原理及特点；

2、对比分析不同组合传动的特点。

实验装置简介

1、实验装置配置及主要技术参数；本实验装置备有63种162个自制零部件、20种标准件及8种外购件，还有4种5件拼装工具。本装置大部分零件采用硬铝合金精制，加工精度高，使用轻巧方便，工作台面板为带T形槽工业铝型材制作，组装方便快速。各种零件的名称、数量及主要技术参数如附表所示。

2、拚装方案：利用本实验装置配备的零部件可组装数十种机械传动方案

主要有：

（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。

（2）变速器：参照CA6132精密车床变速器设计。

手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。

（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动。

例如：

手轮—V带—槽轮机构组合传动
手轮—链—槽轮机构组合传动
手轮—V带—离合器—链—槽轮机构组合传动
手轮—锥齿轮—槽轮机构—V带组合传动
手轮—锥齿轮—槽轮机构—链轮组合传动
手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
手轮—各种联轴器—链—槽轮机构组合传动
手轮—变速器（中介轮）—离合器—V带组合传动

手轮手轮—V带—蜗轮蜗杆—链—槽轮机构组合传动

手轮手轮—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动

手轮—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动

电机—V带—槽轮机构组合传动
电机—V带—链—槽轮机构组合传动
电机—V带—单十字万向联轴器传动
电机—V带—离合器—链—槽轮机构组合传动
电机—V带—槽轮机构—V带（或链轮）组合传动
电机—V带—滑块联轴器—V带（或链）组合传动
电机—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
电机—V带—各种联轴器—链—槽轮机构组合传动
电机—V带—变速器（中介轮）—离合器—V带组合传动

电机—V带—蜗轮蜗杆—链—槽轮机构组合传动

手轮电机—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动

电机—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动
