产品特点：

1、配备三个高精度传感器，方便快速测量前角，后角，刃倾角，前后副角的角度。

2、配有高品质4N无氧铜，抗氧化，进口PVC绝缘，高效率传输传输数据线。

3、设备本身是由45号钢精加工而成，表面经发黑处理，刻度盘表面经镀铬处理，表面经激光印字，清晰可见。

4、全铝机箱，外型美观、做工精致、造型新颖，配有2MM铝前后面板氧化拉丝，箱体喷塑处理，并在两侧面配有散热孔，方便设备长时间运行。

5、配备智能型工控板，采集数据信号，4路AD模拟量输入,通信口支持COM/RS232,458,MODBUS RTU主从协议。

6、4.3寸真彩触摸屏，能实时显示各种测量角度的数值

7、具有任何角度，一键对零功能。

产品功能：

1、前角测量

2、后角测量

3、刃倾角测量

4、主偏角测量

5、副偏角测量。

产品配置：

1、精度要求：测量误差±0.1度。

2、材料要求：45 钢淬火

3、配件要求：高速钢车刀四把及设备常用五金工具一套

450车刀(车外圆、平端面、倒角)        900车刀(精车刀、车外圆、平端面)

750车刀(精车刀、车外圆、平端面)       5MM切刀(切断、切槽)

   4、产品尺寸：300*320*420mm（长*宽*高）

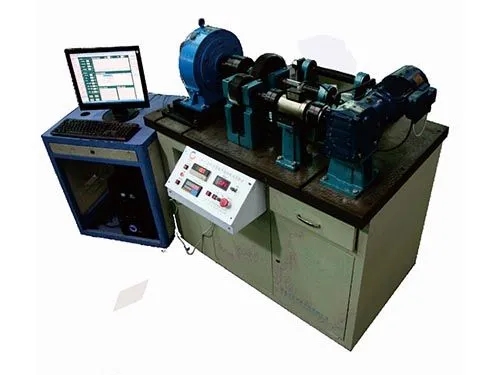

 主要技术参数

2.1.1 驱动部分

驱动电机功率：3 KW

驱动电机额定转速：1500rpm

驱动电机转速变化范围：200-3000rpm（变频或伺服驱动调速）

2.1.2载荷部分

磁粉制动器  200Nm 630Nm各一台。

载荷大小由控制系统通过电流控制和自动稳定，有手控和载荷时间谱输入两种功能。

2.1.3传感器部分

扭矩传感器  50Nm 500Nm。精度小于0.2%FS

角位移传感器两套，2000栅/转

温度传感器  精度≤0.1摄氏度

2.1.4 测试控制部分

试验台具有电机程控起停，转速程控调节，负载程控调节功能，能够自动进行数据采集处理、工况控制与实验结果自动输出。采用计算机控制，减速器试验台测控系统软件集试验参数输入、试验流程控制、测量信号采集、信号处理与结果显示、试验数据存储、打印实验报表等功能于一体、系统运转具有自动与手动两种模式，主要测试功能为：

(1).输入转速控制

(2).输出载荷控制

(3).输入输出轴转角、转速测试

(4).瞬时传动比测试

(5).输入输出轴转矩和系统效率测试

(6).减速器温度测试

2.1.5 电气系统

试验台应配备专用电气柜和控制操作台，符合国家电气规范和安全标准。

2.1.6 其他

试验台采用模块化结构，学生可以根据自己设计的实验方案和内容，自己动手进行搭接传动测试系统、装配和调试。传动机械配置合理，装配的互换性好，组装方便。

系统安装平板尺寸2000X1200，带T形槽。平板需安放在专用支架上或带支撑脚，离地面高度500mm左右，便于实验室叉车吊装工件操作。

提供常见的工业级齿轮减速器试验测试系统，设计制造相应的联轴器、传感器安装和调整附件，提供试验手册及组装工具一套、可以由学生安装组合完成常规教学实验。包括：

（1）.双级圆柱齿轮减速器    传动比1:10

（2）.蜗杆减速器            传动比1:20

（3）.摆线针轮减速器        传动比1:15

（4）.少齿差行星齿轮减速器（测试减速器样机由实验室提供）

（5）.双输出齿轮减速器（测试减速器样机由实验室提供）
