机构示教组合演示箱,多功能螺栓组联接综合实验台

本演示箱是《机械原理》、《机械设计基础》课程教学专用设备，用于在课堂或实验室演示机构的运动。演示箱内有演示板及各种颜色塑料制零件及金属制轴、连接件等，可用来组装各种平面机构，演示机构中构件的相对运动。本演示箱可用作课堂教学演示教具，也可用于开放实验室，供学生动手拼装实验，是学习平面机构的理想教学实验装备。

本演示箱对应《机械原理》教材，能够组装演示的平面机构有平面连杆机构1 4种、齿轮机构7种、定轴齿轮机构2种、2K-H周转轮系1种、摆线针轮机构1种、棘轮机构4种、槽轮机构2种、不完全齿轮机构1种，共32种。

实验项目内容:

1.螺栓组联接特性实验;

2.电阻应变片灵敏度系数测量实验(二次开发);

3.渐开线齿轮齿根应力测试实验(二次开发);

4.等强度梁应力测试实验(二次开发)。

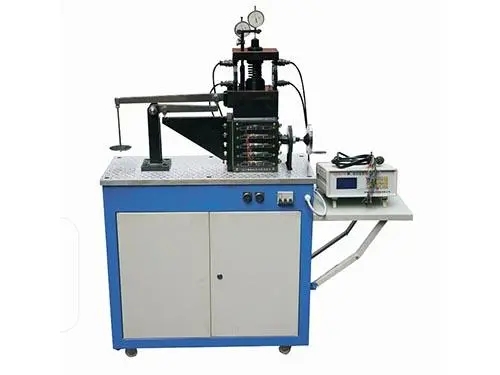

主要技术特点:

1.该实验台主要用来测试受倾覆力矩作用下的螺栓组中各个螺栓的受力与变形。还可二次开发用来做齿根应力测试实验、悬臂梁的应力测试实验及电阻应变片灵敏系数测量实验。

2.使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线;另外测量面板上配有数码管,显示被测数据，可由人工记录、手工绘制实验数据曲线。

3.被测螺栓采用40Cr优质合金钢精制，性能稳定.

4.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置.

主要配置及技术参数:

1.被测螺栓10根中段直径6. 5mm,两端螺纹M10,螺栓材料40Cr;

2.被测齿形板1个z=32, m= 1 6mm;

3.被测等强度梁1根;

4.电阻应变片电阻值: R= 120Q;

5.灵敏度系数: K=2.20;

6.静态电阻应变仪1台测量通道: 12路;

7.砝码4块(1kg 两块，0.5 kg两块);

8.专用软件光盘1张;

9.外形尺寸: 580x 320x 1005mm;

10.质量: 60kg。
