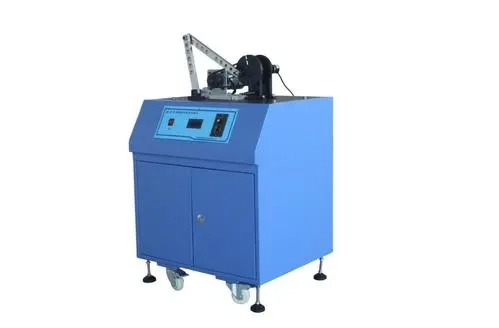

曲柄导杆滑块机构动态测试及设计实验台,曲柄摇杆机构动态测试及设计实验台

该实验台用于典型的平面连杆机构的设计和综合性实验，是构建机械原理实验室的重要设备之一。

实验项目内容:

1.曲柄导杆滑块机构测试分析；

2.曲柄滑块机构测试分析；

3.改变机构构件的杆长和位置，进行滑块运动规律的实测与仿真，了解速度波动的影响和机构的急回特性。

4.进行机架振动的实测与仿真，了解激振力对机架振动的影响。

5.通过多媒体软件进行曲柄滑块机构的设计和连杆曲线的设计。

主要配置及技术参数:

1.曲柄长：40-60mm;

2.连杆长：280-320mm;

3.滑块行程：0-1 60mm;

4.摇杆长度：200-260mm;

5.光栅角位移传感器2个：5V/1000P /转；

6.振动传感器1个：横向灵敏度比≤5%；

7.电荷放大器1个：精度≤2% (160Hz) ；

8.带减速器的直流电机功率90W调速范围: 0 ~ 200r/min；

9.外形尺寸680x480x720 mm；

10.质量65kg。
