多功能配线培训装置柜体分为上中下三部分。柜体上部为低压配电屏，可以进行低压配电柜一次设备安装配线和剩余电流保护器的安装配线，主要部件有电压、电流指示仪表和刀开关、按钮开关指示灯等组成。中部为多功能网孔板，便于各种电气元件的安装，可安装正反面网孔板，便于安装仪表、动力及照明设备的安装配线。下部可以放置电机等设备。用于培训学员学习各种低压设备安装及配线工艺。

一、性能指标

1、供电：3× 220 V （380V）±10%；  50H z

2、电流：10A

3、电压表、电流表0.5级

4、外形尺寸为800mm×600mm×2050mm

5、重量：不超过100Kg

二、主要功能特点：

适用于低压单相分户表接线工艺培训、技术考核和技术鉴定

适用于用三块单相表替代三相四线电能表接线工艺培训、技术考核和技术鉴定

适用于低压三相四线有、无功表接线工艺培训、技术考核和技术鉴定

适用于低压三相四线有功、无功联合接线工艺培训、技术考核和技术鉴定

适用于低压三相四线带电流互感器的有功、无功联合接线工艺培训、技术考核和技术鉴定

适用于三相三线带电流互感器的有功、无功联合接线工艺培训、技术考核和技术鉴定

适用于三相异步电动机点动控制电路接线工艺培训、技术考核和技术鉴定

适用于三相异步电动机带过载保护、自锁控制电路接线工艺培训、技术考核和技术鉴定

适用于三相异步电动机正反转控制电路接线工艺培训、技术考核和技术鉴定

适用于三相异步电动机Y－△起动控制电路接线工艺培训、技术考核和技术鉴定

适用于低压配电柜安装接线工艺培训、技术考核和技术鉴定

适用于低压照明动力柜安装接线工艺培训、技术考核和技术鉴定

适用于剩余电流保护器安装接线工艺培训、技术考核和技术鉴定

适用于各种表计（电压表、电流表、功率表、功率因数表）安装接线工艺培训、技术考核和技术鉴定

配置多块多功能网孔板，可两面同时操作，便于各种元器件安装

柜体为敞开方式，方便配线

侧面放置放线柜，方便学员抽取训练用线

标准GGD配电柜结构，方便学员模拟实际装表配线

可以选配各种实训项目有关的部件，便于对基层电工进行培训、考核和技术鉴定

装置配备

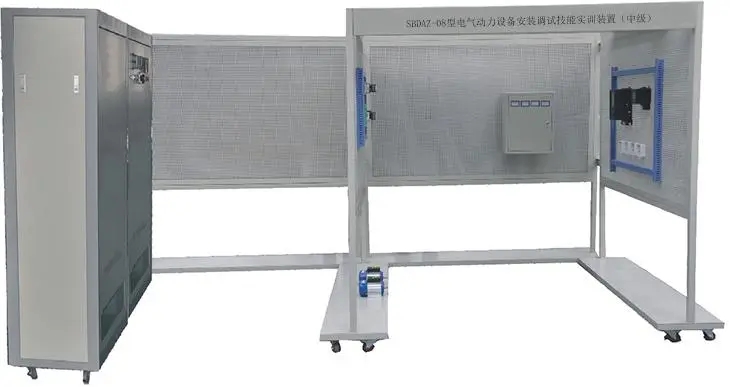

1. 实训建筑模型
(1) 建筑模型是以框架式结构和万能式网孔板相结合的形式，实训房间底脚装有带刹车的万向轮，可以方便的移动。学生可以在房间里对电气动力设备进行安装、调试实训。
(2) 具有两个实训房间。一个实训房间模拟配电房（含有配电箱、低压开关柜、变压器柜），另一个房间为电气动力设备安装调试房间（可以完成电缆终端制作、电机实训、变压器实训、照明设备实训、线管、线槽、桥架布线）。
2. 交直流电源、电气设备配备
(1) 电源部分：三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10kV电网进线电压。
提供直流220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组，并设有直流数显电压表及切换开关。
设有10kV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
(2) 实训元器件一套：配有（1.6A-2.5A）低压断路器一只、RL1-15 3A螺旋熔断器三只、2A直插式熔断器2只、380V交流接触器五只、接触器辅助触头五只、（5.5-8A）热继电器一只、快动按钮开关四只、按钮开关盒一只、数字式电动机综合保护装置一套、控制变压器一只、功率电阻三只、整流板一只、交流220V通电延时继电器二只、交流220V断电延时时间继电器二只、直流欠电流继电器一只、直流220V欠电压继电器一只、过电流继电器一只、交流220V声控感应开关一只、交流220V单极开关一只、镇流器一只、日光灯一只、日光灯座一只、启辉器一只、启辉器座一只、交流220V白炽灯泡三只、螺口平灯座一只、单相感应式电度表一只、电流互感器一只、三相四芯暗插座一只、单相三芯暗插座一只、φ20线管、进口2025线槽各十米、接线端子四十只等低压电器，用于完成动力和照明设备安装调试实训。
(3) 低电压开关实训柜一套：配有开关柜一套、400A胶板隔离开关一只、200A DW15万能式断路器一只，三相感应式无功电度表一只、三相感应式有功电度表一只、 400V/100V电压互感器一只、5A/5A电流互感器三只、400V电压表一只、0～５A电流表三只、功率因数表一只、电压指示切换开关一只、4*40母线夹三只、4*40母线若干、30W散热风扇一只、220V指示灯三只、RL1-15 10A螺旋熔断器三只、RT18 10A直插式熔断器2只、通用型接线端子四十只等。
(4) 变压器实训柜一套：配有变压器柜一套、5kVA干式变压器(带无载调压抽头)一只、40*40母线若干、智能型温湿度控制器一只、30W散热风扇一只、绝缘子若干。
(5) 配电箱二套：配有配电箱两只、150A断路器一只、100A断路器一只、50A断路器三只、10A单相空气开关二只、10A三相空气开关二只、220V指示灯十二只。
(6) 实训电缆一套：配有铠装电缆3*35平方/10kV 10米,电力电缆4*25 20米
电力电缆3*50+1*25 20米,中间电缆附件各一套、电缆桥架二米。
(7) 电动机机组、变压器：配有电动机安装平台一套、350W直流电机一台、1.1kW三相鼠笼式异步电动机一台、5kVA干式变压器一台带无载分接头，分别可以正负5%和10%无载调压。
(8) 折叠式人字梯一把:
3. 仪器工具
(1) 配有电工常用工具二套：剥线钳一把、尖嘴钳一把、40W电烙铁一把、十字螺丝刀一把、一字螺丝刀一把、斜口钳一把等。
(2) 仪器一套：钳形电流表一只， 500V等级兆欧表一只，数字万用表一只等。
(3) 电缆终端附件制作工具一套：交流220 V带调温热风枪一只、YQK系列手动液压钳一把、铜鼻子三只、100W电烙铁一把、3M卷尺二把，小钢锯及锯片一套、电工刀一把等。
四、实训项目
（一） 电气照明设备的安装
1. 线管敷设
2. 管内穿线与连接导线
3. 灯具、开关插座安装
4. 典型照明电路的安装及接线
（二） 电缆线路的施工
1. 电缆的耐压测试和绝缘检测
2. 电缆支架的安装
3. 电缆的敷设
4. 电缆的户外式终端制作
5. 电缆的户内式终端制作
（三） 变配电设备的安装
1. 变压器的安装
2. 变压器的接线及检测
3. 配电箱的安装
4. 断路器的安装
5. 配电箱的接线
6. 电气二次接线
7. 线管的敷设及布线
（四） 电动机的安装
1. 电动机的绝缘测试
2. 电动机的就位安装
3. 电动机的首末端判别
4. 电动机机组的安装
5. 电动机控制回路元器件的安装
6. 电动机的接线与运行
