曲柄滑块、导杆、凸轮组合实验台,机械装调技术综合技术实训装置

曲柄滑块、导杆、凸轮组合实验系统可进行曲柄滑块机构及曲柄导杆滑块机构、凸轮机构的拼装。比较曲柄滑块机构及曲柄导杆滑块机构的性能差别。可对各种运动规律（8种）的直动从动杆凸轮机构的运动进行比较。所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。检测系统集数据采集与电机调节控制于一体。检测系统采用先进的单片机系统，以串口通讯，测试数据精度高、速度快、稳定。该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。驱动直流电机可进行无级调速，以满足实验机构的不同运动要求。

二、产品特点

1.实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。
2.适用面广 基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。
3.模块化设计 由多种机械部件组成，如：二维工作台、多级变速箱、间歇回转工作台、齿轮减速器和冲床机构等。既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。
4.综合性强 培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。
三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.交流减速电机1台：额定功率 90W，减速比 1:25
3.外形尺寸（实训台）：1800mm×700mm×825mm
4.设备重量：600kg
5.安全保护：具电流型漏电保护，安全符合国家标准
四、系统组成与功能

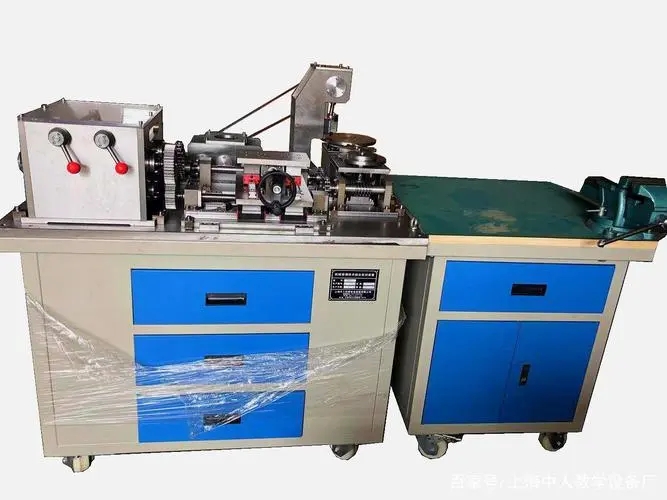

本装置主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等）、装调工具、常用量具等部分组成。
1.实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。
2.机械传动机构：主要由同步带、链、齿轮、蜗杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。
3.多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构等组成，可完成多级变速箱的装配工艺实训。
4.二维工作台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能；能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。
5.齿轮减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成，可完成减速器的装配工艺实训。
6.间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。
7.冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合，实现压料功能模拟，可完成冲床机构的装配工艺实训。
8.动力源：配置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。
9.装调工具：主要有套装工具（55件）、台虎钳、划线平板、拉马、圆螺母扳手、卡簧钳、紫铜棒、截链器等。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。
10.常用量具：主要由游标卡尺、游标万能角度尺、角尺、杠杆式百分表、千分尺、塞尺、深度游标卡尺等组成；通过使用量具进行测量，可使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。
11. 虚拟仿真辅助技术
采用3D虚拟仿真技术,采用AVI影视播放方式，界面生动美观、易学易用，可以提高学生学习的兴趣，加深学生对知识的理解和运用。通过三维拆卸装配视频动画，生动地展示了变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等模块的拆卸和装配过程。可实现以下功能：
1.机械装配技术的基本知识及介绍
2.机械装配技术主要组成器件的结构及工作原理
3.变速箱的虚拟拆装、三维动画视频演示
4.二维工作台的虚拟拆装、三维动画视频演示
5.齿轮减速器的虚拟拆装、三维动画视频演示
6.间歇回转工作台的虚拟拆装、三维动画视频演示
 7.冲床机构的虚拟拆装、三维动画视频演示
