铣床电路实验台,扶梯安装维保实训装置

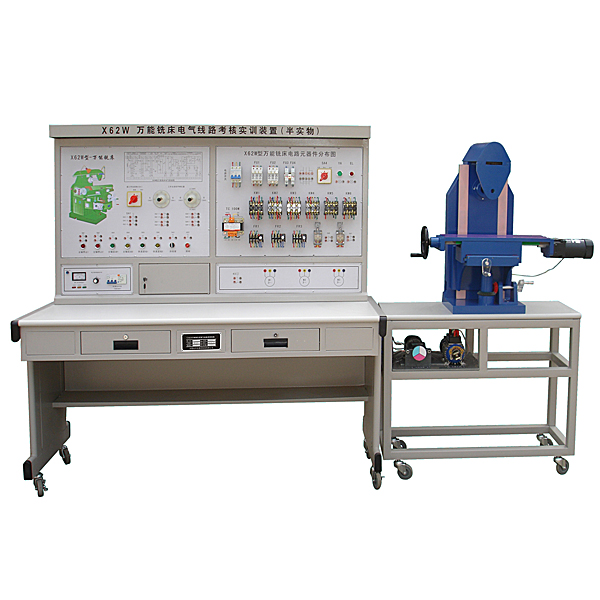

是在原“ZRBS-X62W型**铣床电气技能实训考核装置”的基础上进行改造升级，它增加了X62W型**铣床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、**技能鉴定中有关机床电气部分的培训考核。

一、功能特点

1、X62W型**铣床半实物仿真模型是参照实际X62W型**铣床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的操作，能实现X62W型**铣床各种运动，它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行，极限位置的限位保护；

3、机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；

4、半实物模型上所有电机的电压等级与实际的机床是完全相同；

5、半实物机床的床身采用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8、控制屏的故障箱内设有32个开关，通过拨动故障开关可设置相应的故障点。

二、技术性能

1、输入电源：三相四线（～380V±10%  50Hz）

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

铣床电路实验台,扶梯安装维保实训装置

可拆装仿真扶梯模型采用铝合金型材骨架、曳引装置、蜗轮蜗杆驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。且主要转动部件轴承支撑座材料为铁。电气控制采用三菱plc系统。
一、技术参数
1、输入电源：三相四线（或三相五线）AC220V±10%，工频50Hz；
2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、整体尺寸：4350mm（长）×1200mm（宽）×2520mm（高）；
实验台主体：4350mm×1200mm×820mm
控 制 台：1200×750×1210mm（长*宽*高）；
5、提升高度：600mm；
6、梯级运行速度 0.5m/s；
7、载能力：200KG；
8、方式：PLC可编程控制，变频节起动/运行；
9、监控系统：电压、电流工况实时监控；
10、保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
11、安全装置：曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。
二、主要组成部件
1、驱动装置：驱动装置主要由驱动链轮、梯级链轮、扶手驱动链轮、主轴及制动轮或棘轮等组成。该装置从驱动机获得动力，经驱动链用以驱动梯级和扶手带，从而实现扶梯的主运动，并且可在应急时制动，防止乘客倒滑，确保乘客安全。该装置装配在上平台(上部桁架)中。
2、张紧装置：张紧装置由梯链轮、轴、张紧小车及张紧梯级链的弹簧等组成。张紧弹簧可由螺母调节张力，使梯级链在扶梯运行时处于良好工作状态。当梯级链断裂或伸长时，张紧小车上的滚子精确导向产生位移，使其安全装置(梯级链断裂保护装置)起作用，扶梯立即停止运行。
