渐开线齿轮范成实训台,中型齿轮传动综合性能测试实训装置

一、功能及特点

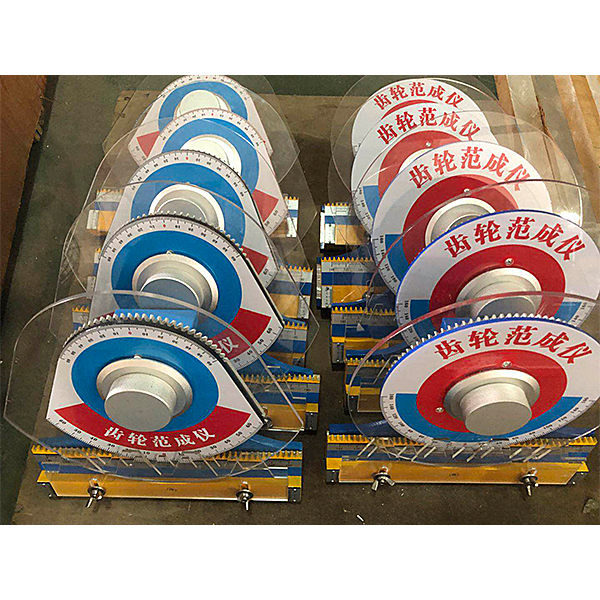

铝合金齿轮范成仪用于机械原理（机械设计基础）课程开设的"渐开线齿轮范成实验"，理解渐开线齿轮轮廓形成过程和范成法加工原理，掌握渐开线产生根切和避免根切的方法，演示刀具变位对位齿形变化及对齿轮各参数的影响。
二、主要参数
1、配模数m=8 m=20齿条插齿刀各一把 2、外型尺寸：330x310x110同一模数m=2两扇形齿轮（Z1=135,Z2=80）
说明：同一齿轮的加工工具可加工不同齿数的齿轮。范成仪在人机的基础上进行精心设计大方美观。制作材料除加工插齿刀具外全部采用铝合金制作。机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。

渐开线齿轮范成实训台,中型齿轮传动综合性能测试实训装置

技术参数和功能要求
1.1 测试试验功能
“齿轮传动性能综合性能测试试验台”的试验对象为各种类型的齿轮传动装置，主要完成下列性能试验：
(1).齿轮传动回转运动精度测试实验。
(2).齿轮传动背隙测量与扭转刚度测试试验。
(3).齿轮传动空载摩擦转矩测量试验。
(4).齿轮传动机械效率测试试验。
(5).齿轮传动变载荷下的综合性能试验。
2.1 主要技术参数
2.1.1 驱动部分
驱动电机功率：3 KW
驱动电机额定转速：1500rpm
驱动电机转速变化范围：200-3000rpm（变频或伺服驱动调速）
2.1.2载荷部分
磁粉制动器  200Nm 630Nm各一台。
载荷大小由控制系统通过电流控制和自动稳定，有手控和载荷时间谱输入两种功能。
2.1.3传感器部分
扭矩传感器  50Nm 500Nm。精度小于0.2%FS
角位移传感器两套，2000栅/转
温度传感器  精度≤0.1摄氏度
