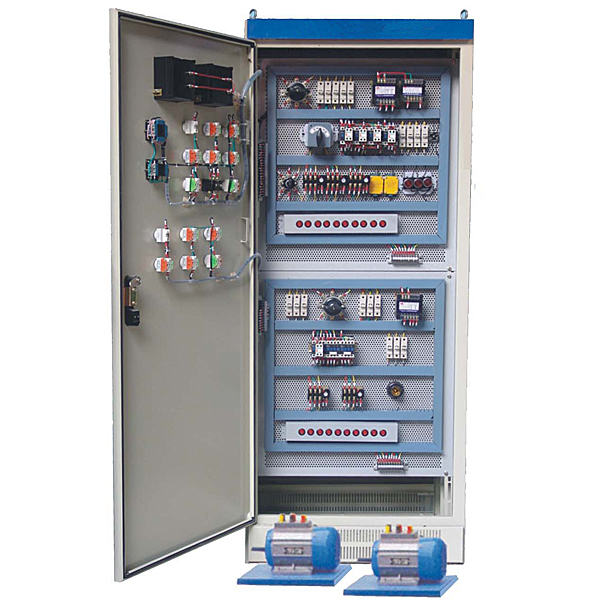

机床电气技能实训装置,透明液压与挖掘机实验台

一、产品概述：

本机床电气技能考核实训装置，是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

二、产品特点：

1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，每一面分别设有机床电气线路；

2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点；

3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分体及排除的训练要求；

4、通过一只转换开关就能实现两种机床电路的切换，方便快捷；

5、可以人为的设置故障点，只要通过开关切换就可设置；

6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。此外，还设有定时器兼报警记录仪，为学员的考核提供了一个统一的标准。

三、技术参数

1、输入电源：三相四线  380V±10% 50Hz

2、工作环境：温度温度：-10℃～+40℃   相对湿度：≤85%（25℃）

3、装置容量：≤1.5KVA

机床电气技能实训装置,透明液压与挖掘机实验台

一、主要技术参数
1、电源：AC220V  50HZ
2、直流电源输入AC220V  输出DC24V/3A
3、可编程控制器（plc）：三菱FX1S－20MR主机  12输入 8输出（继电器输出方式）
4、液压实验泵电机功率：250W， 调速范围0－1500r/min，液压泵工作时噪声≤58dB，演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵**压力：Pmax＝2.5Mpa)
5、电磁换向阀：AC220V   吸力3Mpa
6、实训台外型尺寸：1500mm×650mm×1700mm
7、挖掘机实训台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
二、特点：
1、在原有透明液压PLC控制实训装置几十种基本回路上增加了可模拟真实挖掘机工作装置各种动作。
2、透明挖掘机液压试验台可模拟真实挖掘机工作装置的各种动作。液压系统采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件结构、工作原理，液压回路工作原理一目了然。整个实验台具有形象、直观、方便、可靠等优点。
3、透明液压试验台主要由实验桌、实验支架、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
