DSP系统实验装置,冰箱制冷电气实验装置

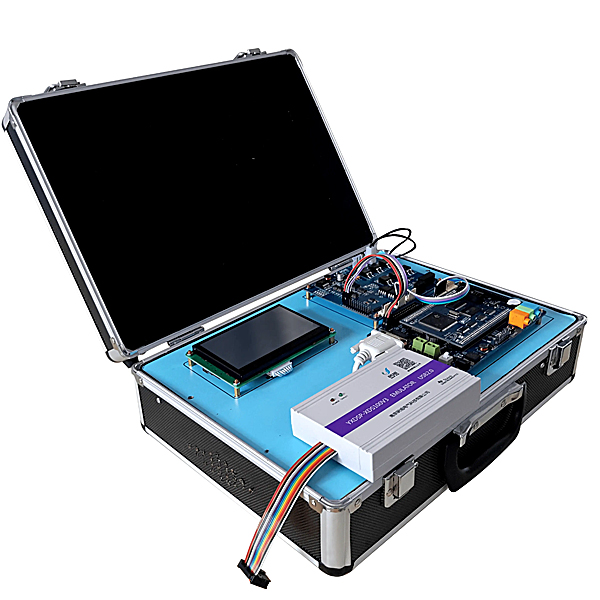

一、系统概述：
DSP实验箱可采用德州仪器（TI）的TMS320VC54xx芯片作为主处理器(CPU)，如5402、5409、5410、5416等 芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。 可用来实现数字信号处理的各种算法的实现，完全满足教学实验要求及二次开发。该产品主要包括54xx系列芯片全部信号的扩展连接口、系统时钟、定时 器，HPI接口，标准串口、高速AD/DA转换、语音输入输出接口电路（AD50）、双音调调变DTMF频率的数位波形产生器、交通灯模块、直流电机驱动 模块（可实现闭环控制）、步进电机驱动模块、键盘处理，LCD液晶显示、I/O输入输出模块、DSP处理器与51系列处理器通讯。该产品比较适合于语音处理、变频控制、拖动系统、便携式检测设备等控制场合。
二、主要功能：
主处理器：
1、TMS320VC5402。
2、ALTERA FPGA芯片：Cyclone EP1C3
内部存储器：16KX16Bit的内部双口存储器，4K的片内ROM，外部程序/数据存储器扩展：零等待周期的64Kx16Bit数据存储器、 64Kx16Bit程序存储器；32Kx8Bit系统自动装载的EPROM存储器；256K x16Bit的FLASH存储器。语音输入和功放输出：带有同步缓冲口16位的的AD\DA（TMS320AD50C），**采样频率为22.05K。有 硬件滤波功能，有话筒输入、扬声器输出功能。UART串行接口：采用16C550C芯片，符合RS232标准。键盘处理：Lattice 1016控制的4X8键盘。 LCD液晶显示：采用128X64图形LCD。高速AD/DA转换：TLC7528，TLV1571。

DSP系统实验装置,冰箱制冷电气实验装置

一、产品概述：
电冰箱装置敞开式设计，安装有制冷管路设备，配各种电路原理图实训板，并将电路所需的电器元件安装在实训板上，学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。提供复合式（单门直冷式、双门直冷式、双门间冷式）电冰箱电气控制线路的实际工业用电器，形象直观，可靠性好，使用寿命长, 可自行连接线路，并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。
二 特点
1、 实训装置直观展示了直冷式冰箱的系统结构、工作原理，可以清楚的观测到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；各段管路采用颜色标示，方便学生识别，其中高压管路为红色，低压管路为蓝色。
2、 实训柜集直冷/无霜式式电冰箱于体，电冰箱系统真实完整,结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式式电冰箱实训的要求
3、 系统采用真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等），与实际装置接轨。
4、 装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
5、 可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行五、排故。有利于开展技能鉴定、考核工作
6、手动节流阀：管道系统中设置了一个手动膨胀阀，实验时可模拟制冷系统中的流量开度，观察制冷功率的效果。
