工业自动化网络实验装置,工业自动化网络实验平台

全集成工业自动化网络实验装置”基于西门子全集成自动化 PLC 控制系统的技术基础开发而成， 集PLC模拟实验、 PLC 实物控制实验、网络控制实验以及大型系统的调试及运行于一体。

整个系统中，工程师站（ES）和操作员站（OS）作为计算机监控管理层。 S7-1500作为现场主控制层， 与计算 机监控管理层采用工业以太网进行通讯；触摸屏作为显示界面，可以组态画面，监控网络运行状态。现场控制层设备采用 S7-1200主机，与主控制层通过 PROFINET 网络实现通讯。此外，现场控制层设备也可以配备变频器，实现电机机组的控制。实验装置内容由浅到深，从单机实验到网络实验，充分考虑到学校创办工业自动化实验室的需要和当今控制技术的发展，兼顾了学生做实验、课程设计， 毕业设计的需要和学校承接工程之需求。

该装置的结构采用网孔板形式或实验台形式，学校可根据需要选择，装置出厂前均安装调试完毕。如果采用网孔板形式，学生也可根据相关资料自行接线，有利于提高学生的动手能力。

实验内容

1 ．S7-1200 Smart 的认识与编程

2 ．变频器的操作与调速

3 ．S7-1500 的认识与编程

4 ．WINCC 工控组态软件编程

5 ．触摸屏的认识与编程

6 ．PROFINET 网络构建实验

7 ．多层网络构建实验

技术条件

1、工作电源：单相三线 220VAC/50Hz

2、整机容量：<0.5kVA

3、整机重量：<100kg

4、外形尺寸：1200mm×600mm×2100mm

 基本配置及功能：
1. 实训平台

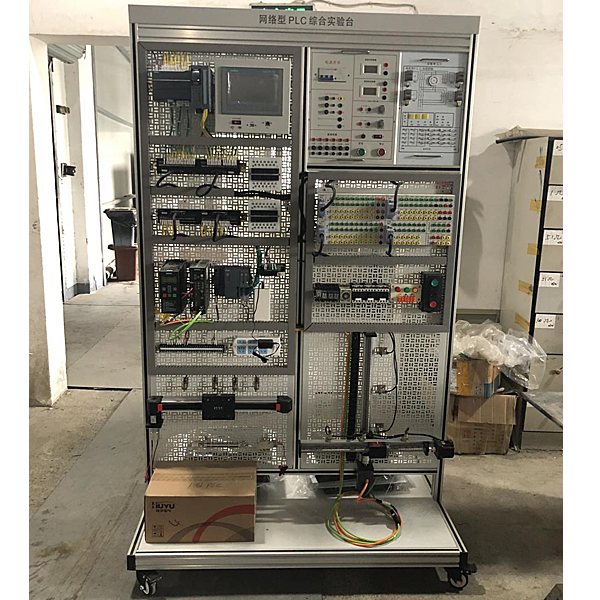

平台采用立式网孔板结构，由金属材料搭建而成，设有带刹车万向轮，方便移动布局，造型美观大方。

2. 电源模块

交流电源输出处设有安全保护系统，当相间、线间过电流及直接短路均能自动保护。

3.S7-1200单元

采用CPU1214C，14输入/10输出，集成2AI。

4.S7-1500单元

采用CPU1511-1PN，150KB程序，1MB数据，60ns；集成2×PN接口。

5.触摸屏单元

KTP700 PN。精简面板，按键式/触摸操作，7‘’TFT显示屏，65536颜色，PROFINT接口，用于PLC主机以太网通讯，控制和显示各单元的运行状态。

6.变频调速单元

西门子G120C-0.55KW，三相交流47-63Hz，未过滤I/O接口：6DI，2DO，1AI，1AO，现场总线集成：PROFINET-PN。

8.以太网交换机

采用非网管型工业以太网10/100MBIT/S交换机，自带5个双绞线端口，RJ45接口；采用双电源供电接口，自带LED诊断显示，供电电源DC 24V。

9.三相电机

交流额定电压380V/△接法，转速1400转/min，

配置清单：
