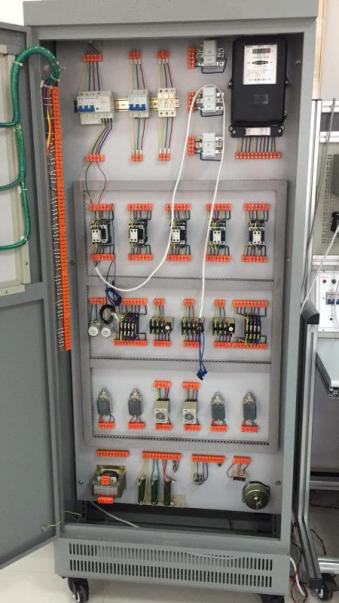

DYDG-760A初级电工、电拖实训考核装置(柜式)

一、产品特点:

DYDG-760A型初级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求,根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器及配套实验器材,能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目,该电工、电拖实训考核装置坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

二、结构及电器配置:

该装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。

三、主要技术参数:

1、输入电源:电压AC380V,电流5A。

2、外形尺寸:700cm×500cm×1700cm

四、实验操作项目:

1.单相起动停止控制电路;

2.异步电动机点动控制电路;

3.异步电动机两地控制电路;

4.异步电动机联锁正反转控制电路;

5.双重联锁正反转控制电路;

6.自动顺序起动控制;

7.手动顺序起动控制;

8.异步电动机星、三角控制电路;

9.异步电动机能耗控制电;

10.异步电动机反接制动控制电路;

11.自动往返控制电路;

12.正反转点动、起动控制电路;

13.带有点动的自动往返控制电路;

14.异步电动机自锁控制电路;

15.异步电动机单向点动、起动控制电路;

16.电阻降压起动控制电路;

17.C620-1型车床控制电路;

18.电动葫芦电气控制电路;

……自由设计项目。
 19.白炽灯控制电路;

20.日光灯控制电路;

21.触摸开关控制白炽灯电路;

22.声控开关控制楼梯白炽灯电路;

23.人体感应开关控制楼梯白炽灯电路;

24.单相电度表直接安装电路;

25.单相电度表间接安装电路;

26.三相电度表直接安装电路;

27.三相电度表间接安装电路;

28.电压表、电流表安装电路;

29.一台电流互感器用于单相回路的接线电路;

30.三台电流互感器接成星形接线电路;

31.三台电流互感器接成三角形接线电路;

32.Y3150型滚齿机控制电路;

33.单相电动机控制电路;

34.电流互感器与电流表配用接线电路;

35.两台电流互感器差接接线电路;

36.万能转换开关和电压表测量三相电压接线电路;
