风力发电实训系统_风力发电考核实训设备

作者:液压实验台,发布时间:2019-07-02,浏览:

如果您对我们的文章风力发电实训系统_风力发电考核实训设备有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了风力发电实训系统_风力发电考核实训设备后,也有兴趣投稿,我们也将为您提供像本文风力发电实训系统_风力发电考核实训设备一样的机会,将您的投稿上传到我们的平台上。


DYXNY-FL6风力发电实训系统

设备组成

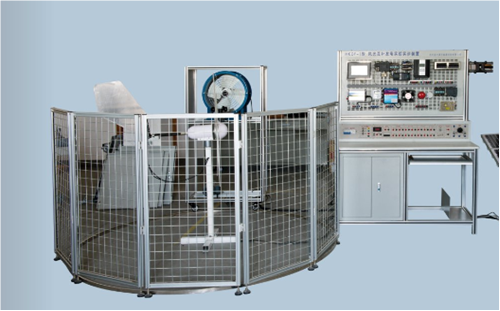

“风力发电实训系统”主要由风力发电模拟装置、控制装置(含控制器、逆变器、负载、仪表等)、监控系统组成,如图1所示。风力发电实训系统采用模块式结构,各装置和系统具有独立的功能。

各单元介绍

1、风能发电模拟装置

本模拟装置由风力发电机、鼓风机、变频器、支架等组成,风力发电机采用扬州神州风力发电机有限公司生产的芒果牌M-300风力发电机,鼓风机采用、变频器采用西门子公司MM420-3.0KW变频器,风力发电机参数如下:

型号

M-300

产品名称

光芒牌

额定电压(V)

12/24

最大功率(W)

300

启动风速 (米/秒)

1

有效发电风级

3级风以上

安全风速(米/秒)

45

发电机工作形式

永磁发电机

风轮直径(米)

0.99

叶片数(片)

6

叶片材料

玻璃钢

风机寿命(年)

15-20

包装形式

胶合板、纸箱

包装尺寸(mm)

470*410*330

毛重(kg)

15



控制装置

(1) 实验实训台

实验实训台采用铝合金设计,桌面为防火、防水、耐磨高密度板,结构坚固,造形美观大方;设有吊柜,用于放置工具、存放挂箱及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。

(2)电源控制屏

电源控制屏提供单相220V交流电源和380V交流电源、1路0-30V直流稳压电源(1A)、铅酸蓄电池(蓄电池组选用2节阀控密封式铅酸蓄电池,主要参数:容量   12V 12Ah)、900Ω×2/0.41A的双层瓷盘可调电阻。光源控制模块(控制早、中、晚的光源)。

(3)网孔板及安装模块

提供网孔板、直流仪表模块(电压表、电流表、具有通信接口)、交流仪表模块(电压表、电流表、功率表三合一、具有通信接口)、光照计、直流负载(警示灯、节能灯)、交流负载(白炽灯、风机)、触摸屏、离网逆变器、并网逆变器、并离网逆变器实训模块、物联网监控实训系统、风光互补控制器。

1)直流仪表参数如下:

具有通信接口、具有手动自动量程、工业级柜装、精度:不低于5位,1000V档位显示格式:999.99(带2个小数点),显示单位:V;100V档位显示:99.999(带3个小数点),显示单位:V;10V档位显示:9.9999(带4个小数点),显示单位:V;5A档位:4999.9(带1个小数点),显示单位:mA;1000mA档位:999.99(带2个小数点),显示单位:mA;100mA档位:99.999(带3个小数点),显示单位:mA。

2)交流仪表参数

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3~1.0,电压电流量程为450V和5A。

6)并网逆变器

采用GTI系列并网逆变器,DC输入电压:Vpv 10.5V-28VDC,带反极性保护,交流180-260V输出,频率45—53HZ。

7)离网逆变器

采用APS系列离网逆变器,DC输入电压:Vpv 24VDC,带限流保护,交流220V输出,频率50HZ。

8)风光互补控制器

采用专业MCU微处理器控制,真正实现充电、放电的智能化控制;采用低损耗、长寿命的MOSFET作为控制器的主要开关器件;风力发电机自动刹车、手动停机功能;光伏充电(PWM)技术,充电效率更高;运行状态、故障指示灯指示;多种控制模式:光控开光控关模式/光控开时控关模式/无光控时控的自动模式;输出吸收回路,可带感性负载;记忆功能,控制器失电重新上电后,自动按失电前的模式工作;完善的保护功能;蓄电池防反接;具体参数如下:

额定输入电压 (VDC)

24

欠压保护 (VDC)

≤21.6

欠压恢复 (VDC)

≥24.6

过压保护 (VDC)

≥33.0

风力发电机输入

额定功率 (W)

300W

刹车电压 (VDC)

≥33.0

保护功能

手动停机  /  自动刹车

太阳能输入

最大开路电压 (VDC)

50

光控开、关灯

开灯电压 (VDC)

≤7.0

关灯电压 (VDC)

≥14.0

浮充电压 (VDC)

27.4

过充保护电压 (VDC)

≥28.8

充电恢复电压 (VDC)

≤26.4

直流输出

输出路数 (N)

2路

额定输出电流

负载1 (A)

2.5~15

负载2 (A)

2.5~15

过载能力

120%过载 60秒关闭输出/150%过载 10s关闭输出

控制模式

光控模式 / 时控模式 / 自动控制模式

串口通信

RS485(A、B)

机械尺寸、工作环境

尺寸 (深 x 宽 x 高)

230 x 145 x 75

参考重量 (Kg)

6

防护等级

IP41

使用海拔 (m)

 ≤3000

温度范围 (℃)

-20 ~ +65

9)负载系统的组成

设备配置有直流负载(警示灯、节能灯)和交流220V负载(白炽灯、风机)

三、设备整体情况

1)风力发电机需带变频调速系统,与风机整合在一起,可360度旋转。

2)整体尺寸:1280mm*550mm*1670mm,网孔板不小于1200mm*600mm

3)带吊柜用于防置实训器材。

实验实训项目

基础实验

控制器工作原理实验

控制器充放电保护实验

太阳能路灯实验

太阳能警示灯实验

离网逆变器逆变实验

 并网逆变器逆变实验

风力发电机实验

风速仪测试实验

自动偏航实验

可编程控制器系统实训

1.基本指令练习

2.组态通信测试

3.系统跟踪软件测试
