DYJX-38曲柄导杆滑块及凸轮机构实验台

      曲柄导杆滑块及凸轮机构实验台只需拆装少量的零部件,即可分别构成四种典型的传动系统,它们分别是曲柄滑块机构、曲柄导杆滑块机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。而每一种机构的某一些参数,如曲柄长度、连杆长度、滚子偏心等都可在一定范围内作一些调整,通过学生拆装及调整可以加深实验者对机械结构本身特点的了解,对某些参数改动对整个运动状态的影响也会有更好的认识。

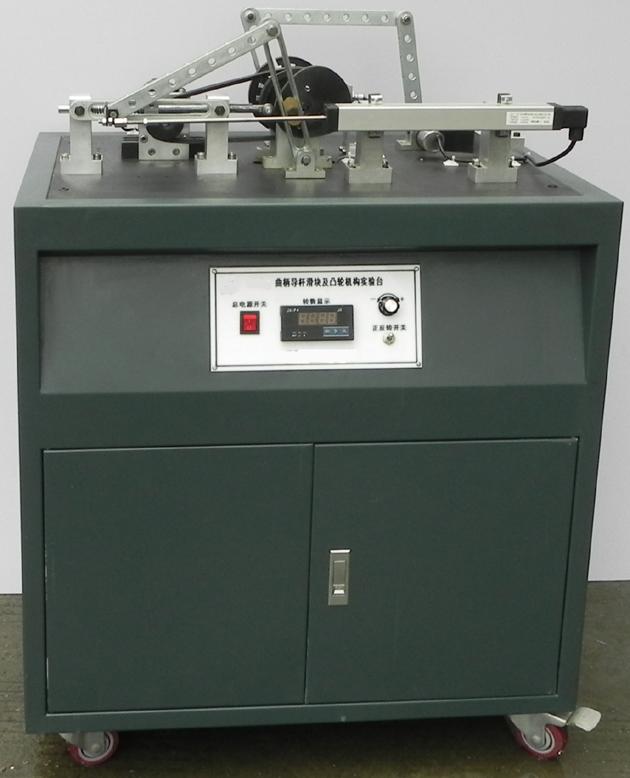

DYJX-38曲柄导杆滑块及凸轮机构实验台



一、实验目的:

1、通过实验,了解位移、速度、加速度的测定方法;转速及回转不均率的测定方法;

2、通过实验,初步了解"组合机构实验台"及光电脉冲编码器、同步脉冲发生器(或称角度传感器)的基本原理,并掌握它们的使用方法;

3、通过比较理论运动曲线与实测运动曲线的差异,并分析其原因,增加对运动速度特别是加速度的感性认识;

4、比较曲柄滑块机构与曲柄导杆机构的性能差异;

5、检测凸轮直动从动杆的运动规律;

6、比较不同凸轮廓线或接触副,对凸轮直动从动杆运动规律的影响。

二、主要技术参数:

1、曲柄长度可调范围:25-45mm

2、滑块偏置可调范围:±5

3、凸轮廓线升程:30mm

4、凸轮滚子从动件偏置调节范围:±5

5、光电脉冲编码器一个,输出电压:5V 脉冲数:1000P

6、电机额定功率:P=70W

7、电机转速:0-180r/min

三、数据采集内容

1、采集凸轮机构滑块运动规律曲线

2、采集角度曲线规律

3、采集滑块往复运动规律曲线

4、转数调节

5、可以采集的曲线打印等

(注:电脑由需方自配,或以市场价供应)
