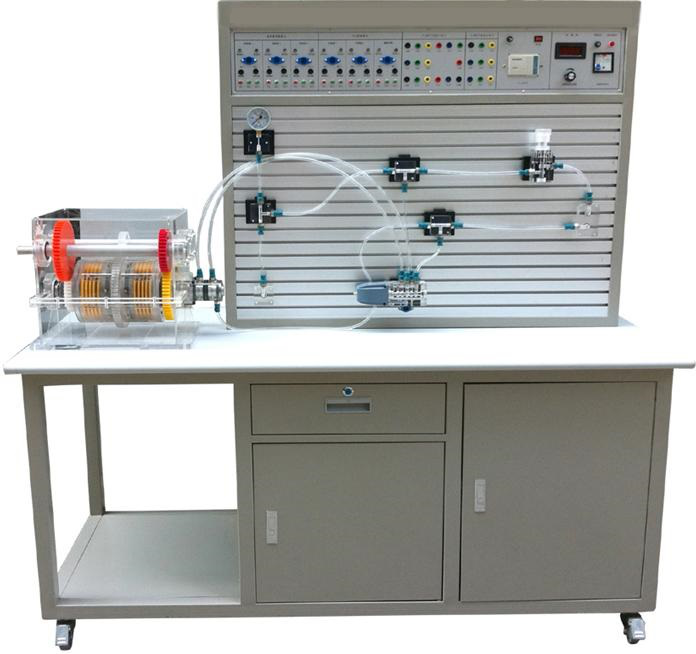

DYYY-6透明液压PLC控制与湿式离合器变速箱综合实训台



主要特点

1、湿式离合器变速箱结构与PLC控制实训装置主要由实训桌、实训台、湿式离合器变速箱、液压元件和电器控制器件、可编程控制器(PLC)等器件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。

3、配备常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用半开闭式快换接头,拆接方便,不漏油。

4、实训元件均为透明有机材料制成,便于了解掌握常用液压元件的结构,性能及用途、实训组装回路快捷、方便。

5、实训电气控制单元采用先进的PLC控制,也可以采用独立的继电器控制单元进行电气控制。

主要功能

1、真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作;

2、了解湿式离合器液压系统组成及工作原理,各内部结构及工作过程;

3、进行湿式离合器变速箱液压系统拆装和组合、电气控制系统回路实验;

4、透明液压湿式离合器变速箱液压系统换向回路仿真软件:

真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作;了解湿式离合器液压系统组成及工作原理,各内部结构及工作过程。

主要技术参数

1、电源:AC220V允差±l0%,50Hz;

2、直流电源输入AC220V输出DC24V/3A

3、装置容量:≤1kVA;

4、工作环境温度:-5℃~40℃;

5、工作湿度:≤90%(40℃时);

6、实训装置外形尺寸:1600mm×750mm×1750mm

7、湿式离合器变速箱外形尺寸:530mm×320mm×350mm

8、液压泵站:

(1)系统额定压力0.8MPa;

(2)定量齿轮泵-电机1套:采用内轴一体式安装,结构紧凑,噪音低;定量齿轮泵:额定流量4L∕min,压力2.5MPa;电机:功率250W,调速范围0-1500r/min。油箱:公顷容积6L、过滤器、L-HL46号液压油。

8、湿式离合器变速箱结构:

(1)离合器缸体由实芯透明机玻璃车削加工而成,缸体厚15mm,可透视内部物体。上面加工内花键槽,主动摩擦片通过花键槽传递动力。

(2)各齿轮、活塞等采用透明有机玻璃及工程塑料制作加工,离合器传动轴轴采用铝棒车削制作。变速箱壳体用透明有机玻璃做成,能够看到内部各轴。

(3)主动摩擦片的外缘有外花键齿槽,通过离合器缸体上的内花键齿槽与离合器缸体配合。被动摩擦片的内缘有内花键齿槽,通过输出齿轮的外花键齿槽与齿轮相连。

(4)螺旋弹簧两端分别支撑于输出齿轮和活塞端面。当离合器缸体通入液压油时,液压油推动活塞移动压紧主、从动摩擦片,使它们结合,实现动力传递。当断开液压油时,螺旋弹簧推动活塞回位,主、从动摩擦片分离,切断动力传递。

(5)活塞与离合器缸体之间采用O型密封圈密封,活塞与轴采用O型密封圈密封。各齿轮通过滚针轴承安装在轴上。各轴通过单列向心圆柱滚子轴承安装于变速箱壳体上。

(6)离合器轴上加工有两个控制油道,分别控制左右的活塞,前端设置旋转接头。动力输入与输出轴的轴端分别有扭矩输入、输出连接的位置。

9、液压元件:

采用透明工艺加工而成,最大工作压力2.0MPa。每个透明液压元件皆配有底板,可方便、随意地安放在操作面板上。油路搭接采用快换接头,而且采用透明软管,可清晰直观看见油路的流动,不漏油。

10、电器控制单元:

(1)PLC主机模块:主机选用三菱FX1S-20MR主机,12路DC输入/8路继电器输出。

(2)配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮模块,液压元件独立模块等。

11、电磁换向阀:AC24V.吸力3mpa
