齿轮传动效率实验台,创意组合机械系统装配训练综合实验台

A、开式

一、主要实验内容

1、观察不同减数器在不同介质状态下的传动情况。

2、测试在不同情况下( 不同润滑介质、不同传动组合)的传动系统效率。

二、主要性能特点

1、该实验台采用台式结构，负载采用摩擦轴瓦加载方式或磁粉刮动加载方式，实验齿轮有单级圆柱直齿轮，单级圆锥齿轮，蜗轮蜗杆传动三种形式。

2、检测齿轮箱可更换装配。

3、减速器顶部有透明视察，以观察齿轮啮合情况，并可更换不同润滑油。

4、该实验台采用直测方式检测传动部件效率。

5、配有数据检测系统，其液晶显示面板可显示输人输出转速、转矩及负载力。
6、实验台共配有四个传感器:2个测力传感器(10kg)，2个光栅角位移传感器。

三、主要技术参数
1、驱动电机功率:600W
2、工作调速范围: 0-600rpm( 无级调速)
3、负载范围: 0- 300kg
4、外形尺寸; 1256*807*685
5、实验台重量: 280kg

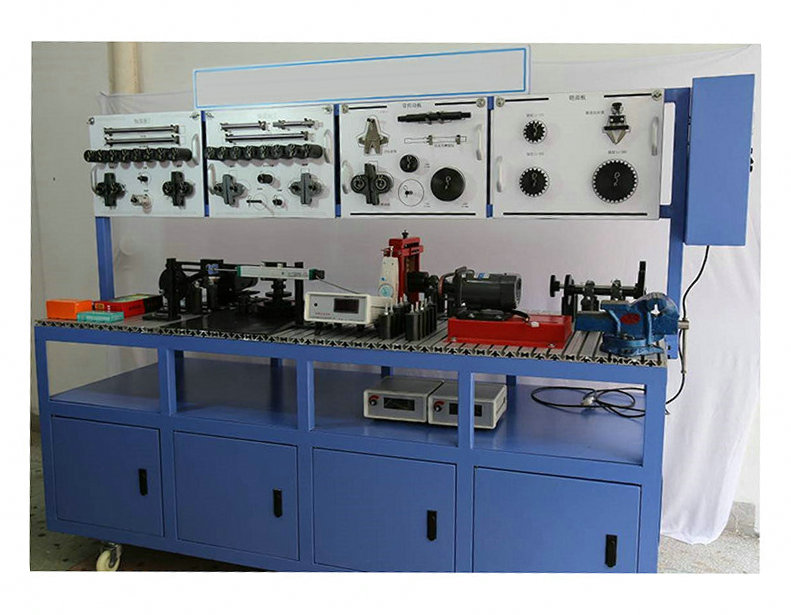

实验内容

实验一、机械传动系统的组成
实验二、链联接的安装与测量
实验三、动力传输系统的安装
实验四、V型带传动的安装与调节
实验五、链传动的安装与调节
实验六、直齿轮传动的安装与调节
实验七、多轴传动的安装与调节
实验八、符合标准与加工超差传动件的性能对比分析
实验九、有轴向力传动零件的搭接与运转分析
实验十、曲柄摇杆工作系统的搭接、运转与分析
实验十一、曲柄滑块工作系统的搭接、运转与分析
实验十二、带传动与齿轮传动组合
实验十三、齿轮传动与链传动组合
实验十四、带与链传动组合
实验十五、V带传动与曲柄滑块机构组合
实验十六、链传动与曲柄连杆机构组合分析
实验十七、机构运动参数的测试分析实验

三、功能与特点

1）本实验台能够进行单轴的安装分析、共线轴系、平行轴系的联接与运转测量、带传动、链传、齿轮传、机械传动系统的安装、测量以及对比分析。不同转速、载荷条件下的简单特性比较。
2）本实验台突破了传统轴系搭接的静态理念，在轴系搭接完成后，通过实际运转，体验安装的相关问题。
3）实验台是将机械测量同性能相互联系，在运转的环境下，对精度建立起直观的概念。
4）在安装过程中，掌握相关工业测量量具的使用，直接提高动手能力。
5）多种传动类型的比较分析，充分理解不同传动类型的特点及其适用范围。
6）配备了详尽实验指导书。
