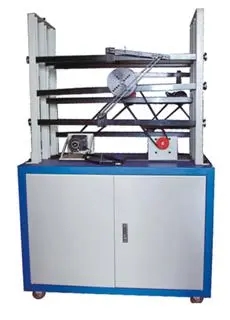

机构创新设计、拼装及运动分析实验台,减速器拆装模型

A型

一、主要实验内容

1、机构创新设计及拼装。2、典型机构的虚拟设计。3、对典型机构约三维运动仿真及设计拼装。4、实用机构设计拼装。

二、主要性能特点

1、实验台采用一台二架约结构，可供二组学生使用，同时二组同学之间可协作实验。

2、具有齐备构件库:

包括: 1、杆构件(出种长度规格); 2、连接销(12种); 3、转动座(活动固定用); 4、槽轮组件; 5、凸轮组件;6、齿轮组件( 直齿、蜗轮蜗杆) ;7、棘轮组件;8、带传动组件;9、传动组件; 10、关节轴承组件;11、动力组件(变速电机) ;12、工作模拟组件(模拟工作对象)。

三、主要技术参数

1、电机功率: 60W ，传动比15: 1，数量2台

2、每台配杆六根，长度为1000mm

3、构件数量多达40个

4、台架尺寸:为1200*2200*600 1台架重量为: 280kg

序号	货物名称	参数	市场报价
1.	一级圆柱直齿轮减速器	200180170 可测绘全铝制	1250
2.	一级圆柱斜齿轮减速器	200180170 可测绘全铝制	1250
3.	一级圆柱人字齿轮减速器	200180170 可测绘全铝制	1300
4.	一级圆柱直齿轮减速器	230200190 可测绘全铝制	1450
5.	一级圆柱斜齿轮减速器	230200190 可测绘全铝制	1450
6.	一级圆柱人字齿轮减速器	230200190 可测绘全铝制	1550
7.	展开式两级圆柱减速器	300260185 可测绘全铝制	2000
8.	分流两级圆柱减速器	300270185 可测绘全铝制	2200
9.	同轴式两级减速器	280260190 可测绘全铝制	2200
10.	单级圆锥齿轮减速器	330250180 可测绘全铝制	2000
11.	两级圆锥圆柱减速器	330250180 可测绘全铝制	2200
12.	新型单级圆柱齿轮减速器	230200170 可测绘全铝制	2000
13.	两级涡轮蜗杆减速器	300300280 可测绘全铝制	2200
14.	蜗杆上置式减速器	280210280 可测绘全铝制	1900
15.	蜗杆下置式减速器	280210280 可测绘全铝制	1900
16.	蜗杆旁置式减速器	280240200 可测绘全铝制	1900
17.	一齿差行星齿轮减速器	280160280 可测绘全铝制	3000
18.	谐波齿轮减速器	250160250 可测绘全铝制	3200
19.	摆线针轮减速器	250160250 可测绘全铝制	3200
20.	中心驱动减速器	210300260 可测绘全铝制	2400
21.	两级同轴分流式减速器	350260180 可测绘全铝制	3000
22.	齿轮蜗杆减速器	300340180 可测绘全铝制	2800
23.	圆柱齿轮锥齿轮蜗杆组合减速器	250250190 可测绘全铝制	3000
24.	两级自动送料齿轮箱	180200160 可测绘全铝制	2500
25.	组合齿轮变速箱	320310190 可测绘全铝制	3500
26.	展开式两级圆柱斜齿轮减速器	300260185 可测绘全铝制	2000
27.	分流式两级斜齿轮减速器	300270185 可测绘全铝制	2200
28.	上下轴布置式减速器	250230300 可测绘全铝制	2500
29.	三级圆柱圆锥减速器	550260280 可测绘全铝制	4500
30.	三级圆柱齿轮减速器	500260280 可测绘全铝制	4500
31.	三级分流式减速器	500300280 可测绘全铝制	4500
32.	四环减速器	550330240 可测绘全铝制	5500
