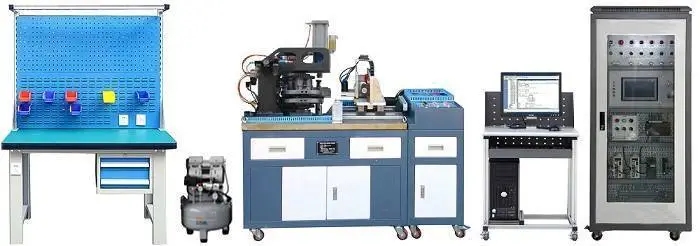

机械设备组装与维修实训装置,机械示教模型

一、产品概述

本实训平台依据加工制造类中等职业学校相关专业教学标准，紧密结合行业和企业需求，操作技能对接国家职业标准，贴合企业实际岗位能力要求；平台把机械装配和电气控制系统有效融合，满足中等职业学校加工制造类相关专业所规定的教学内容中涉及到现代机械制造技术、机械制图、机械基础、机械设计基础、电工电子技术、自动检测技术、PLC与变频器应用技术、机电设备控制技术、自动控制系统技术、设备电气控制与维修技术、传感器技术、低压电气控制技术、机电设备运行与控制技术等方面的知识和技能要求；通过训练可提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备的安装与调试、机械加工质量分析与控制、自动控制系统和生产过程领域的技术和管理工作，生产企业计算机控制系统及设备的运行、通用机电设备维护与管理工作，机电设备的技术销售与制造等岗位的就业能力。

二、技术性能

4. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

5. 工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）

6. 装置容量：＜2.0kVA

7. 外形尺寸：1100mm×700mm×1450mm（实训台）

800mm×600mm×1780mm（电气控制柜）

1400mm×700mm×1730mm（操作台）

400mm×700mm×900mm（控制台）

550mm×600mm×1050mm（电脑桌）

8. 安全保护：具有电流型漏电保护，安全符合国家标准。

三、产品特点

1. 仿真度高贴近企业、行业生产，装置可模拟真实数控冲床加工零件；实训过程依据工业现场典型工作场景设置，将实训过程与工作过程对接，将理论知识融合到实际操作中去，贴近工业现场实际操作。

2. 实操性强依据加工制造类中等职业学校专业教学标准中的课程设置要求，结合相关国家职业标准和行业标准要求设置各种实际工作任务，以职业实践活动为主线，真正提高学生的动手技能和就业能力。

3. 模块化设计设备将机械装配和电气控制系统有效融合，由多种机电部件组成，可完成机电设备安装与维护、电气设计与线路连接、PLC和触摸屏程序编写、机电联调、装配精度检测等典型工作任务，满足实训教学、工程培训及职业竞赛的需要，方便设备的升级和扩展。

货号	图号	产品名称	单位	金额（元）	备注
AA01	0-1	单缸内燃机	只	248	模型
AA02	0-3	锁链连接	只	140
AA03	0-4	移动副(a、b)	只	140
AA04	0-5	螺旋副	只	150
AA05	0-6	高副	件	256	二号示教板
AA06	1-1	两轴平行的摩擦轮传动(外接圆柱式)	只	235	塑料立模
AA07	1-1	两轴平行的摩擦轮传动(内接圆柱	只	235
AA08	1-2	两轴相交的摩擦轮传动(外接圆锥式)	只	238
AA09	1-2	两轴相交的摩擦轮传动(内接圆锥式)	只	238
AA10	1-4	带传动(4种)	套	750
AA11	1-16	带的定期张紧装置(水平传动)	只	298
AA12	1-16	带的定期张紧装置(垂直传动)	只	298	塑料立模
AA13	1-17	带的重力自动张紧装置	只	288
AA14	1-18	平带传动的张紧装置	只	288
AA15	1-19	V带传动的张紧装置	只	288
AA16	2-1	螺旋线的形成	只	140
AA17	2-2	外螺纹(2种)	只	220
AA18	2-3	内螺纹(2种)	只	280
AA19	2-4	螺纹的旋向和线数(3种)	套	360
AA20	2-5	螺纹的牙型(4种)	套	400
AA21	2-15	台虎钳	只	210
AA22	2-16	螺旋千斤项	只	258
AA23	2-17	机床工作台移动机构	只	235
AA24	2-21	差动螺旋传动原理	只	255
AA25	2-22	差动螺旋传动的微调镗刀	只	278
AA26	2-24	滚珠螺旋传动	只	378
AA27	3-1	链传动	只	238
AA28	3-2	滚子链	只	210
AA29	3-3	多排链(双排)	只	250
AA30	3-4	滚子链的连接形式(三种)	套	385
AA31	3-7	直齿轮传动	只	210
AA32	3-7	斜齿圆柱齿轮传动	只	230	塑料立模
AA33	3-7	人字齿轮传动	只	288
AA34	3-7	内啮合直齿齿轮传动	只	285
AA35	3-7	齿轮齿条传动	只	228
AA36	3-8	直齿锥齿轮传动	只	255
AA37	3-8	斜齿锥齿轮传动	只	265
AA38	3-8	曲线齿锥齿轮传动	只	285
AA39	3-9	交错轴斜齿轮传动	只	304	塑料立模
AA40	3-9	蜗轮蜗杆传动	只	278
AA41	3-10	渐开线的形成	件	234
AA42	3-12	不同基圆的渐开线	件	224	二号示教板
AA43	3-17	相同齿数不同模数齿轮	台	265	二号示教板
AA44	3-24	渐开螺旋面的形成	台	215	模型
AA456	3-32	仿型法铣削齿轮(盘形铣刀)	台	245
AA46	3-32	仿型法铣削齿轮(指状铣刀)	只	245
AA47	3-33	齿轮滚刀滚制齿轮轮齿	只	248	塑料模型
AA48	3-3	齿轮插刀插制齿轮轮齿	只	248
AA49	4-1	定轴轮系	只	395
AA50	4-2	周转轮系	只	215
AA51	4-4	定轴轮系的传动比计算	只	490
AA52	4-5	非平行轴传动的定轴轮系	只	480
AA53	4-6	加惰轮的轮系(2件)	只	496
AA54	4-7	三星轮换向机构	只	480
AA55	4-8	滑移齿轮变速机构	只	590
AA56	4-9	磨床砂轮架进给机构	只	428
AA57	4-11	卷扬机传动系统	只	548
AA58	4-12	滚齿机工作台传动系统	只	585
AA59	4-13	多刀半自动车床主轴箱传动系统	件	255	二号示教板
AA60	5-1	铰链四杆机构	件	220
AA61	5-2	曲柄摇杆机构	件	225
AA62	5-3	牛头刨床横向进给机构	件	245	模型
AA63	5-4	曲柄摇杆机构的应用实例(剪刀机)	件	228	二号示教板
AA64	5-4	曲柄摇杆机构的应用实例(破碎机)	件	228
AA65	5-4	曲柄摇杆机构的应用实例(搅拌机)	件	228
AA66	5-4	曲柄摇杆机构的应用实例(雷达摆动装置)	件	228
AA67	5-6	双曲柄机构	件	238
AA68	5-8	惯性筛	件	275
AA69	5-9	等长双曲柄机构	件	225
AA70	5-10	机车车轮联动装置	件	278
AA71	5-12	车门启闭机构	台	218	立模
AA72	5-14	自卸翻斗装置	件	227	二号示教板
AA73	5-15	港口起重机	件	238
AA74	5-16	飞机起落架收放机构	件	248
AA75	5-17	曲柄摇杆机构	件	235
AA76	5-19	利用死点位置夹紧工作	台	228	塑料模型
AA77	5-20	曲柄滑块机构	台	250
AA78	5-21	曲柄滑块机构在压力机中的应用	台	398
AA79	5-23	偏心轮机构	台	268
AA80	5-24	导杆机构	台	220
AA81	5-25	牛头刨床中的摆动导杆机构	件	265	二号示教板
AA82	5-26	自翻卸料装置中的摇块机构	件	258	二号示教板
AA83	5-27	抽水机中的移动导杆机构	件	238
AA84	6-1	内燃机气阀控制机构	件	238
AA85	6-3	变速操纵机构	台	458	模型
AA86	6-4	凸轮机构的基本组成	件	220	二号示教板
AA87	6-5	盘形槽凸轮送料机构	件	278
AA88	6-6	移动凸轮机构	件	245
AA89	6-7	端面凸轮机构	件	235	模型
AA90	6-8	凸轮机构和从动件位移曲线	件	232	二号示教板
AA91	6-9	等速运动规律的位移曲线	件	232
AA92	6-11	等加速等减速运动规律的位移曲线	件	258
AA93	7-1	滑移齿轮变速机构	台	880	塑料模型
AA94	7-2	塔齿轮变速机构	台	485
AA95	7-3	位增变速机构	台	445
AA96	7-4	拉键变速机构	台	426
AA97	7-5	锥轮端面盘式无级变速机构	台	388
AA98	7-7	齿式棘轮机构	台	245
AA99	7-9	调节曲柄长度改变摇杆摆角	台	345
AA100	7-10	改变遮板位置调节棘轮转角	台	295
AA101	7-11	可变向棘轮机构(a)	台	235
AA102	7-11	可变向棘轮机构(b)	台	235
AA103	7-12	双动式棘轮机构(a)	台	238
AA104	7-12	双动式棘轮机构(b)	台	238
AA105	7-14	防逆轮棘机构	台	235
AA106	7-15	单圆销外啮合槽轮机构	台	238
AA107	7-16	内啮合槽轮机构	台	248
AA108	7-17	双圆销外啮合槽轮机构	台	245
AA109	7-18	放映机的卷片机构	台	285
AA110	7-19	刀架转位机构	台	285
AA111	8-1	普通平键连接	台	225
AA112	8-3	导向平键连接	台	235
AA113	8-5	半圆键连接	台	235
AA114	8-8	楔键连接(a)	台	235
AA115	8-8	楔键连接(b)	台	235
