1、主要技术指标
(1) 轴系装配工艺技能实训装置,轴系教学设备,轴系实验台采用铁质双层亚光密纹喷塑结构,铸件平板台面,铝质面板。设有四个带刹车万向轮,便于移动和固定。铸件平板外形尺寸:750mm×420mm×40mm
(2) 输入电源:单相三线~220V±10% 50Hz
(3) 外形尺寸:750mm×600mm×1060mm
2. 交流减速电机1台:额定功率90W,调速范围0~50r/min
3. 机械零部件1套:配有支承、齿轮、轴、轴承、端盖、联轴器、定位零件、键联接、螺纹联接以及防松件等10大类型。学生根据轴系装配图及工作情况可自主选择。主要装配方案如下:
1.单-球组合
2.单-球-垫组合
3.单-球-环组合
4.单-球-嵌组合
5.单-球-嵌-套组合
6.单-推-垫组合
7.单-球-盖-嵌-套组合
8.单-推-盖-嵌-套组合
9.单-推-垫组合
10.单-球-垫-轴-齿组合
11.单-推-垫-轴-齿组合
12.单-推-垫-中轴-齿组合
13.单-球-双-推-垫-轴-齿组合
14.套-双-推-垫-轴-锥组合
15.套-双-推-垫-轴-锥-锁组合
16.单-17.单-球-垫-压密组合
18.单-球-双-平推-垫-轴-齿组合
19.单-推-垫-外调组合
20.单-推-轴-蜗组合
21.单-球调-垫组合
22.单-球-轴挡组合
23.单-球-垫-轴挡-嵌组合
24.单-球-垫-轴挡组合
25.单-球-垫-中轴-齿组合
26.单-调心-垫-中轴-齿组合
27.单-球-垫-中轴-齿-闷组合
28.单-球-垫-中轴-齿-闷-密组合
29.单-背推-垫组合
30.单-球-双-背推-垫-轴-齿组合
31.单-调心-双-背推-垫-轴-齿组合
32.球-垫-密组合装配工艺,将零部件进行装配组合。
制图投影箱模型
序号 |
配 合 教 材 |
件数 |
单位 |
材料 |
单价 ( 塑料/木质 ) |
ZRJXM-ZT-1 |
南京机器制造学校、上海机器制造学校、哈尔滨机电制造学校、福建机电制造学校编夏华生主编《机械制图》画法几何 25 × 25 多面投影箱 ( 第三版 ) |
45 |
套 |
外壳有机玻璃 投影箱 |
6900/10800 |
ZRJXM-ZT-2 |
劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第四版画法几何 25 × 25 多面投影箱 |
27 |
套 |
外壳有机玻璃投影箱 |
4500/8100 |
ZRJXM-ZT-3 |
劳动社会保障出版社,职业技术学校机械类通用教材《机械制图》第五版画法几何 25 × 25 多面投影箱 |
27 |
套 |
外壳有机玻璃 投影箱 |
4500/8100 |

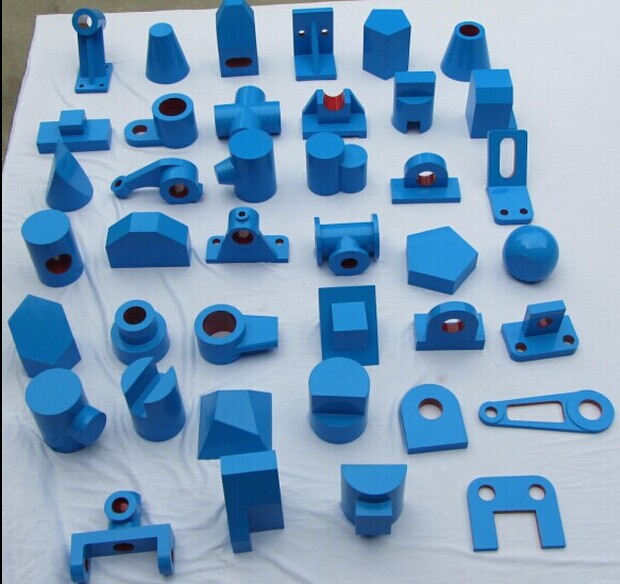

制图习题集模型
序号 |
配 合 教 材 |
件数 |
单位 |
材料 |
单价 ( 塑料/木质 ) |
ZRJXM-ZT-4 |
技工学校机械类通用教材 《机械制图习题集》 ( 第四版 ) 一书造型 |
120 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
6500/7200 |
ZRJXM-ZT-5 |
职业技术教育规划教材 胡建生主编 《机械制图习题集》 ( 非机类 ) 一书造型 |
90 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
5000/5400 |
ZRJXM-ZT-6 |
清华大学出版社邹宜侯主编 《机械制图习题集》(非机类) ( 第四版 ) 一书造型 |
90 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
5000/5400 |
ZRJXM-ZT-7 |
高等教育出版社王兰英主编《机械制图习题集》一书造型 |
75 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
4200/4500 |
ZRJXM-ZT-8 |
高职高专规划教材王漠金主编《机械制图习题集》 ( 非机类 ) 一书造型 |
80 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
4500/4800 |
ZRJXM-ZT-9 |
西安交通大学工程制图教研室编 《画法几何及工程制图习题集》一书造型 |
90 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
5000/5400 |
ZRJXM-ZT-10 |
华南理工大学出版社 吴机际主编《机械制图习题集》一书造型 |
110 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
6000/6600 |
ZRJXM-ZT-11 |
湖南省中等职业技术教育教材《机械制图习题集》一书造型 |
100 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
5500/6000 |
ZRJXM-ZT-12 |
劳动人事出版社通用教材《机械制图习题集》 ( 第三版 ) |
140 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
7000/8400 |
ZRJXM-ZT-13 |
劳动社会保障出版社,职业技术学校机械类通用教材《机械制图习题集》第五版 一书造型 |
140 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
7000/8400 |
ZRJXM-ZT-14 |
劳动社会保障出版社,职业技术学校机械类通用教材《机械制图习题集》第四版 一书造型 |
140 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
7000/8400 |
ZRJXM-ZT-15 |
劳动社会保障出版社,职业技术学校非械类通用教材《机械制图习题集》 ( 非机类 ) 一书造型 |
140 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
7000/8400 |
ZRJXM-ZT-16 |
黑龙江省教育学院王幼龙主编《机械制图习题集》一书造型 |
115 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
6500/8000 |
ZRJXM-ZT-17 |
中等职业学校机械类金大鹰主编《机械制图习题集》第六版 一书造型 |
140 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
7000/8400 |
ZRJXM-ZT-18 |
技工学校规划教材 金大鹰主编 《机械制图习题集》一书造型 |
120 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
6500/7200 |
ZRJXM-ZT-19 |
中等专业学校教材 毛之颖主编《机械制图习题集》(非机类)一书造型 |
80 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
4500/4800 |
ZRJXM-ZT-20 |
高职高专规划教材 胡建生主编《工程制图习题集》第二版一书造型 |
110 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
6000/6600 |
ZRJXM-ZT-21 |
高职高专机械类专业规划教材 吕素霞主编 《现代机械制图习题集》一书造型 |
60 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
4000/4500 |
ZRJXM-ZT-22 |
南京机器制造学校、上海机器制造学校、哈尔滨机电制造学校、福建机电制造学校编夏华生主编《机械制图习题集》 ( 第三版 ) 一书造型 |
95 |
套 |
工程塑料或者木制,木质表面涂漆防止受潮变形 |
5200/5700 |
