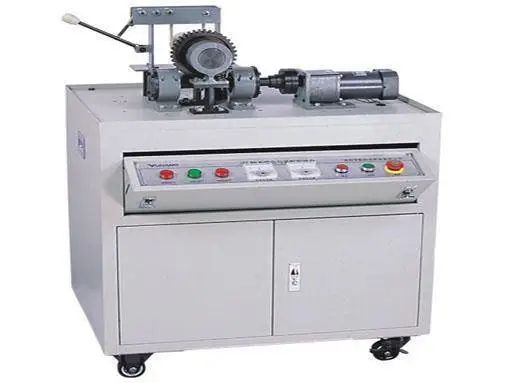

多功能机械系统创新组合搭接综合实验装置,机械传动典型零部件性能测试实训装置

（一)机械传动典型零部件性能测试实训装置产品概述“机械传动典型零部件性能测试实训装置”可以测试带传动、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件性能测试实训教学。

（二)机械传动典型零部件性能测试实训装置系统特点

1.可手动或用计算机测试软件自动进行传动分析实训

2.能通过计算机测试软件进行传动的运动模拟,直接观察传动特性

3.可更换不同的皮带轮,测试多种皮带传动

4.可分6级加载,在不同负载情况下测定皮带传动、链传动、万向节传动的传动稳定性及传动效率

5.计算机测试软件功能强大,具有数据采集、测试分析、曲线拟合、保存并打印实训结果等功能。可测量功率、转速、效率等参数的实时数据,并拟合绘制出效率、传动曲线等,各曲线坐标可任意设置。

（三)机械传动典型零部件性能测试实训装置配置及技术性能

1.实训台(1)实验台为柜式.(2)输入电源:单相三线 AC220V±10%  50Hz     (3)外形尺寸:650mm×530mm×1060mm     (4)电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A     (5)直流调速器1个:采用PWM脉宽调制技术,输出电压 0～220VDC,输出电流 4ADC     (6)数显转速表2个:可分别显示主、从动电机的转速     (7)直流数显功率表2个:精度0.5级,既可显示功率值,也可切换显示电压和电流值     (8)灯泡加载装置 1套     (9)数据采集系统 1套2.驱动电机:额定功率 355W    3.电机调速范围:0～1500r/min    4.负载电机:额定功率 355W    5.旋转编码器2个:铝合金材质,分度1000脉冲/转    6.带轮、链轮直径:Φ115mm～Φ125mm
