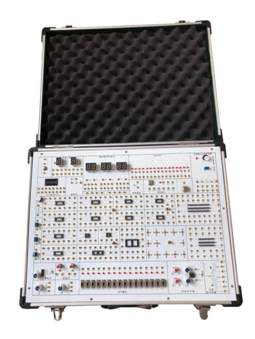

DYSX-TX通信原理综合实验箱

（图片仅为参考，以实物为主）

1、采用底板+实验模块结构，各个模块独立设计，能方便组合进行单元实验和多种单/双工通信系统实验。

2、实验模块的输入输出信号都采用铆孔开放出来，由实验者根据实验需要进行连接组合。

3、每个实验模块都采用有机玻璃覆盖保护，方便实验室管理。

4、实验中的重要参数都可以调节或设置，方便实验者分析对比。

5、内置函数信号源、数字信号源、电话接口、计算机接口、同轴电缆信道、两个收发一体光端机信道、音频功放等功能模块。

6、内置4组稳压电源，全部具有短路软截至保护自动恢复功能，并提供电源输出接口。

7、系统涉及了计算机通信、MS51、DSP、CPLD等多种技术，并留有开发接口，二次开发性强。

8、通信原理综合实验箱应包括以下模块：

（1）函数信号发生器模块电路

（2）同步信号发生器模块电路

（3）抽样脉冲产生模块电路

（4）计算机接口模块

（5）电源引接模块

（6）同轴电缆传输模块

（7）眼图观测模块

（8）PCM编码记录模块

（9）功放模块

（10）话筒模块

9、通信原理综合实验箱能够完成以下实训项目：

（1）555自激多谐振荡器实验

（2）模拟信号源实验

（3）CPLD可编程逻辑器件实验

（4）接收滤波放大器实验

（5）计算机串口实验

（6）数字光纤通信实验

（7）基带信号的常见码型变换实验

（8）抽样定理及其应用实验

（9）PCM编译码系统实验

（10）ADPCM编译码系统实验

（11）CVSD编译码系统实验

（12）FSK（ASK）调制解调实验

（13）相位键控PSK（DPSK）调制解调实验

（14）数字同步技术实验

（15）眼图观察测量实验

（16）线路成形与频分复用

（17）时分复用与解复用

（18）码分复用与解复用

（19）数字频率合成实验

（20）AMI/HDB3编译码实验

（21）信源、PCM、HDB3传输系统实验

（22）信源、时分复接/解复接系统实验

（23）信源、码分复接/解复接系统实验

（24）PCM时序控制实验

（25）CMI编译码实现实验

（26）绝对/相对码转换实验PC机数据、PSK传输系统实验

（27）PC机数据、FSK传输系统实验

（28）码型变换、基带编码开发实验

10、需提供电源线、USB线、信号连接线、实验指导书电子文档。
