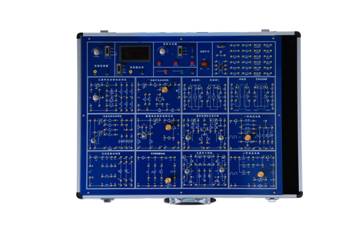

DYDL-YL3电路原路实验箱

一、性能特点

    实验箱由全铝合金箱体、线性电源、常用信号源、测量仪表、实验电路模块等组成。其中实验电路区大部分元器件在反面，正面标有电路原理图，方便学生读图，以提高实验效率。本实验箱适用于本专科院校、高职高专所有电类和非电类专业《电工学》、《电路原路》等课程的实验教学。

二、主要技术指标：

1.电源：

输入：AC220V±10%,50HZ

输出： 1） DCV ±12V/0.5A工作电源，有短路保护自恢复功能。

2)  DCV 1路0-30V,分3档0-10V、10-20V、20-30V连续可调直流稳压电源，有短路保护自恢复功能。

2.直流恒流源：

1）提供1路0～200mA可调恒流源，分3档2mA 、20mA、200mA输出，并设有开路保护功能。

3.提供3位半0～200mA直流数字电流表，分3档2mA 、20mA、200mA测量。

4.实验模块

1） 元器件伏安特性的研究

   2）电路中电位的研究

3）戴维南定理和诺顿定理
4）叠加定理和互易定理
5）电容充放电的研究
6）受控源
7）一阶动态电路
8）二阶动态电路
9）交流参数的测定
10）串，并联谐振
11）回转器、负阻抗变换器
12）无源双口网络

13）分立区元件

三、实验项目

1）基本电工仪表的使用与测量误差的计算
2）减少仪表测量误差的方法
3）线性与非线性电路元件伏安特性的测绘
4）电位、电压的测定及电路电位图的绘制
5）基尔霍夫定律验证及故障判断
6）叠加定理验证及故障判断
7）电压源与电流源的等效变换
8）戴维南定理的验证
9）诺顿定理验证
10）双口网络测试
11）互易定理验证
12）受控源VCCS、VCVS、CCVS、CCCS的实验研究
13）典型电信号的观察与测量
14）RC一阶电路响应的测试
15）二阶动态电路响应的研究

16）R、L、C元件阻抗特性的测试
17）RC串、并联选频网络特性测试
18）R、L、C串联谐振电路的研究

19）RC选频网络特性测试

20）双口网络测试实验

21）回转器实验

22）负阻抗变换器实验

四、配套附件和资料

    1）交流电源线1根，长1.5米。

    2）电流测试线2根，长0.5米。

3）实验用自锁紧专用导线25根，长0.5米。

4）实验指导书1套

附：使用本实验箱需配套仪器仪表

（1）万用表

（2）信号发生器

（3）示波器
