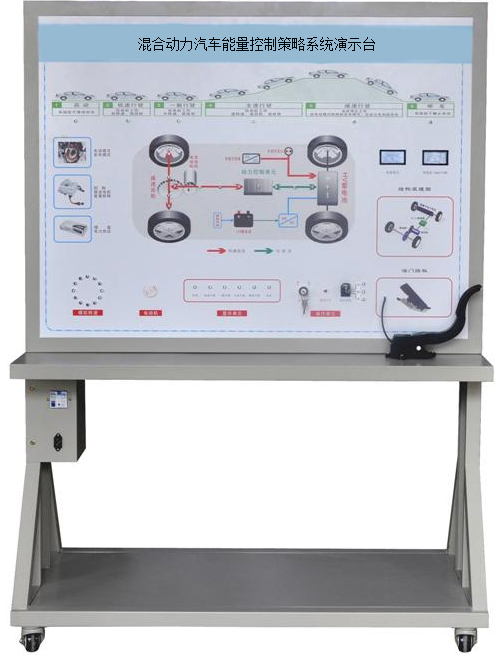

DYQC-20混合动力汽车能量控制策略系统演示台

一、概 述

本设备可展示汽车油电混合动力系统，态模拟油电混合系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态，动态展示汽车混合动力系统工况。

适用于各院校对《新能源汽车与电力电子技术》混合动力汽车能量系统的教学需要。

二、结构组成

该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。

三、功能特点

1.该设备完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。

2.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。

3.示教板面板外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。

四、模拟演示内容

1．可模拟运行汽车油电混合动力系统，展示汽车油电混合动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。

2．操纵点火开关与调节开关，可模拟演示汽车油电混合动力系统的各工况工作过程。

3. 模拟油电混合动力系统系统启动工作过程

4. 模拟油电混合动力系统低速行驶工作过程

5. 模拟油电混合动力系统一般行驶工作过程

6. 模拟油电混合动力系统全速行驶工作过程

7. 模拟油电混合动力系统减速行驶工作过程

8. 模拟油电混合动力系统停车行驶工作过程

9. 模拟油电混合动力系统制动回收工作过程

五、技术规格

    1.外接电源：交流220V±10% 50Hz(充电工况）

    2.工作电压：220V

    3.工作温度：-40℃～+50℃

    4.外形尺寸：1240×600×1700mm(长×宽×高)

    5.工作温度：-40℃～+50℃

    6.设备颜色：标准7032等

    7.设备钢管：40*40*3mm

    8.设备机柜：1.5mm冷板冲压成形，背面设置维修门；

    9.移动脚轮：100*60mm

六、基本配置(每台)
