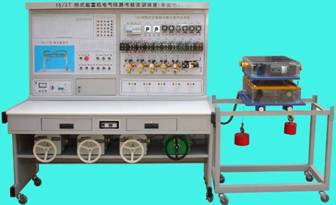

DYJXDQ-1桥式起重机电气技能实训装置（半实物）

3、主要技术和材料要求：

3.1、基本要求

桥式起重机电气技能实训装置（半实物）增加了DYJXDQ-1式起重机仿真半实物模型，通过接口把起重机电气部分和实物模型连接起来，将起重机的各运动过程全部展现出来，更加真实，直观。

3.2、结构要求

3.2.1、DYJXDQ-1桥式起重机半实物仿真模型是参照实际DYJXDQ-1桥式起重机的功能，并按一定尺寸比例缩小而设计的；

3.2.2、本套装置电气部分的操作，能实现DYJXDQ-1桥式起重机各种运动，它包括：副钩上下控制、主钩上下控制、小车前后控制及大车的左右运动控制；

3.3.3、起重机电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

3.3.4、通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

3.3.5.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

4、实训项目要求

4.1．熟悉常用低压电器的机构、原理；

4.2．电路线路分析；

4.3．通过观察机床模型的运动，了解机床的实际运动；

4.4．通过测量找出线路中的故障点，对镗床的故障排除；

4.5．设置故障点，作为维修电工的技能考核装置；

5、故障设置：

5.1．起重机主钩不能启动；

5.2．副钩不能启动；

5.3．小车不能动作；

5.4．大车不能动作；

5.5．小车运动失去限位保护；

5.6．大车运动失去限位保护；

5.7．小车不能向后；

5.8．主钩提升故障；

5.9．主钩下放线路故障；

5.10．大车不能向左；

……

可设置不少于30个故障。所有故障点在硬件上实现。

6、技术参数

6.1．输入电源：三相四线（380V±10% 50Hz）；

6.2．工作环境：温度-10℃～＋40℃；

6.3．装置容量：≤1kVA；

6.4．装置重量：≤150kg；

6.5．半实物模型与实物模型按一定比例缩小，便于直观教学，能够进行升降机构和大、小车运动。

7、技术性能指标要求

实训装置由电气控制屏和半实物模型组成；

电气控制设备

8、基本要求

实训装置主要由控制屏与实训桌组成。控制屏为高强度绝缘面板，面板采用丝网工艺，牢固、美观。控制屏上固定桥式起重机示意图面板、桥式起重机电气线路元器件布线区面板,下层装有交流电源控制板等组件。实训桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。

9、人身及设备安全保护要求

9.1设有电流型漏电断路保护器，确保人身和实验设备安全。

9.2设有电压型漏电保护功能，避免实验装置表面漏电，保护实验者人身安全。

10、交流电源技术要求

10.1电源控制板

三相四线380V电源输入，通过漏电保护器，接通总开关,由接触器通过起、停按钮进行控制。急停按钮用做紧急停止总电源。

10.2桥式起重机面板图：面板上装有指示灯、按钮开关、旋钮开关、钮子开关、万能多档开关等作为桥式起重机的控制按钮，还应有电气原理，通过读图及具体操作，理解桥式起重机的工作原理。

10.3桥式起重机电气线路元器件布线区：安装有断路器、熔断器、接触器、热继电器、变压器、牵引电磁铁所有主要机床电器，这些元器件直接安装在面板上，可以很清晰的看到它们的动作状况

10.4排故装置

排故装置的面板上面装有多个微型按钮，每个微型按钮对应一个故障点，学生根据故障现象，确定故障点后，按动相应的微型按钮，即可实现排故操作，简单便捷。

DYJXDQ-1桥式起重机仿真半实物模型

11、基本要求

20/5T型 桥式起重机仿真半实物床身采用铸件，专用模具一次成型，贴近真实机床；机床活动导轨表面采用高频淬火工艺，经久耐用，模型所用电机的电压等级与实际机床完全相同，能够真实展示DYJXDQ-1 桥式起重机的各种运行状态。

12、起重机模型技术参数

12.1大车电机容量（kW）：0.5-1 kW；小车电机容量（kW）：0.5-1 kW；主钩电动机容量（kW）：0.5-1 kW；

12.2 桥式起重机模型尺寸：1500mm×800mm×1300mm  （参考）；

12.3半实物模型与实物模型按一定比例缩小，便于直观教学，能够进行升降机构和大、小车运动。

电气控制功能

电气控制线路所完成的功能应和实际DYJXDQ-1桥式起重机控制相一致，包括电力拖动、主电路和控制电路或辅助电路等。

所有电气元器件应选用国家认证的产品。确保产品质量。
