一、 产品概述

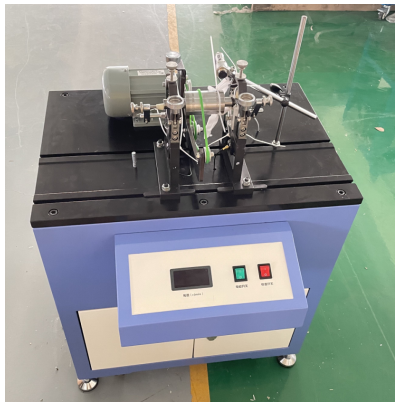

本实验台通过刚性转子的动平衡实验，可以使学生直观、深入地理解动平衡的原理以及实验过程。采用压电传感器检测平衡效果，操作简单，结果准确。适合各大院校机械类专业《机械原理》课程的实验教学需要。

动平衡测量系统

1）可任意选择6种不同支承形式。

2）不平衡量值、角度、转速用数字表示。

3）可用数字键输入支承平面和校正平面之间距离a、b、c及校正半径r1、r2。

4）可手动切换加重或去重的校正方法。

5）可储存不同转子参数文件10种。

6）具有自动和手动两种记忆功能，当测量结束后进入记忆。

7）可设置测量时间1~6秒。

8）具有夹具偏心补偿功能。

9）当平衡转速达到设置值时，能自动进入测量，测量结束后发出响声。

10）不平衡量有效显示三位，根据不平衡量大小自动调整灵敏度。

11）具有开机自动自检功能，以监控系统的正常运行。

12）定标过程简单，不需要以平衡转子作为定标转子。

二、 配置及技术性能

1. 实验台

(1)实验桌采用铁质双层亚光密纹喷塑结构，平板台面（台面设有T型槽），铝质面板。设有带锁储存柜，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。平板外形尺寸：约650mm×350mm×40mm。

(2)输入电源：单相三线～220V±10%  50Hz

 (3)工作环境：温度 -10℃～＜+40℃  相对湿度＜85%（25℃） 海拨＜4000m

(4)电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A

2. 单相交流电机1台：功率120W，额定电流0.98A，额定转速2800r/min，电容4µF/450V

3. 平衡工件质量范围：0.1~5kg;

4. 转子直径：Φ42mm

5. 最小剩余不平衡量：≤0.3g.mm/kg；

6. 一次减低率≥90%;

7. 圈带传动处轴径范围：Φ25～80mm

8. 光电测速传感器一个：0～3000r/min，工作电源DC10-30V，测距范围11cm，反应时间1.5ns

9. 压电传感器：两只，量程500N

10. 平衡转速：1625r/min、2400r/min,可无级调节计算机测试分析软件

11.  配件1套：实验指导书、工具等

三、 实验项目

用动平衡机对刚性转子进行动平衡

(1)计算转子上不平衡量大小及方位

(2)实测转子转速及两支撑承受的最大力及最大力的相位，然后通过配重使支撑上的压力传感器压力接近于零
