DYQC-85新能源汽车全车电器系统示教板,汽车教学实训设备

DYQC-85新能源汽车全车电器系统示教板



公司QQ:859961374

订购热线:18916464525

详细介绍

戴育教仪厂专业生产DYQC-85新能源汽车全车电器系统示教板_汽车教学实训设备,我们生产的DYQC-85新能源汽车全车电器系统示教板_汽车教学实训设备以高质量而闻名,并且都是经过技术人员长期钻研的成熟产品,如果教学设备出现问题我们都会在2小时内效应,如有必要,我们也将上门对DYQC-85新能源汽车全车电器系统示教板_汽车教学实训设备进行维修。

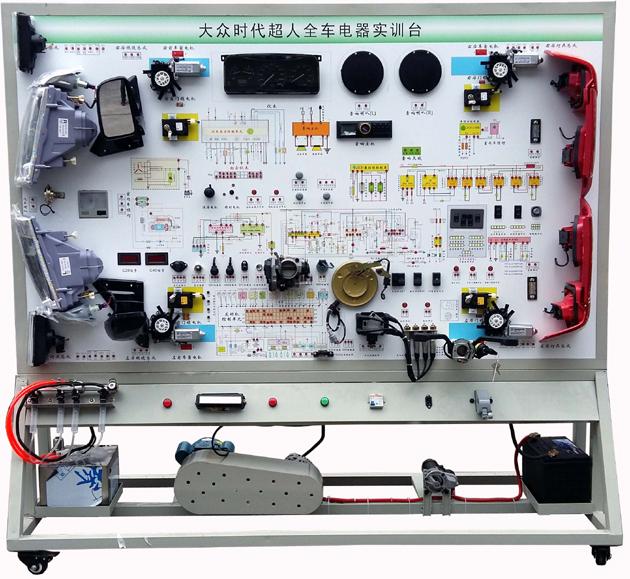

DYQC-85新能源汽车全车电器系统示教板

DYQC-85新能源汽车全车电器系统示教板



一、产品简介

该设备采用 全新 桑塔纳2000整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。

适用于学校对整车电器理论和维修实训的教学需要。

二、功能特点

1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。

接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。

2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。

3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。

4.设备面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。

5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。

三、技术规格

外形尺寸(约):2080×700×1900mm(长×宽×高)

动力电源:三相四线(或三相五线)380V±10% 50Hz

工作电压:直流12V

工作温度:-40℃~+50℃

三相异步电动机

型  号:YT 100L1-4

电压:AC 220V/380V

功率:2.2KW

转速:1420r/min

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

示教板面板

装有各种检测端子以及彩色电路图

1

2

发动机控制电脑(ECU)

原车

1

3

诊断座

原车

1

4

点火开关

原车

1

5

组合仪表

原车

1

6

组合开关

原车

1

7

左右前大灯总成

原车

1

8

左右前雾灯

原车

1

9

左右转向灯

原车

1

10

左右转向边灯

原车

1

11

左右组合尾灯

原车

1

12

牌照灯

原车

1

13

高位刹车灯

原车

1

14

灯光开关

原车

1

15

刹车灯开关

原车

1

16

倒车灯开关

原车

1

17

危险灯开关

原车

1

18

线束



1

19

雨刮总成

原车

1

20

雨刮控制器

原车

1

21

喷水电机

原车

1

22

喷水壶

原车

1

23

喇叭

原车

2

24

喇叭继电器

原车

1

25

X触点继电器

原车

1

26

雾灯继电器

原车

1

27

无分电器点火系统

含点火器总成、火花塞、曲轴位置传感器

1

28

模拟喷油嘴指示灯



1

29

燃油泵继电器

原车

1

30

燃油泵指示灯

原车

1

31

曲轴位置传感器及信号轮

原车

1

32

电动窗主开关

原车

1

33

左右前车门电脑

原车

1

34

舒适电脑

原车

1

35

右前门锁电机

原车

1

36

左右后电动窗电机

原车

1

37

左右后电动窗开关

原车

1

38

左右后门锁电机

原车

1

39

汽车音响总成

原车

1

40

扬声器

6",200W

1

41

起动机总成

原车

1

42

发电机总成

原车

1

43

三相异步电动机

YT 100L1-4

1

44

蓄电池

12V 45Ah

1

45

保险丝盒



1

46

电源总开关

50A

1

47

移动台架(带自锁脚轮装置)

2080×700×1800mm(长×宽×高)

1

48

故障模拟与排除装置



1

49

教师手册



1

50

合格证与保修卡



1
