DYRG-LT1液体流量仪表标定实验系统,液体流量仪表标定实验实训设备

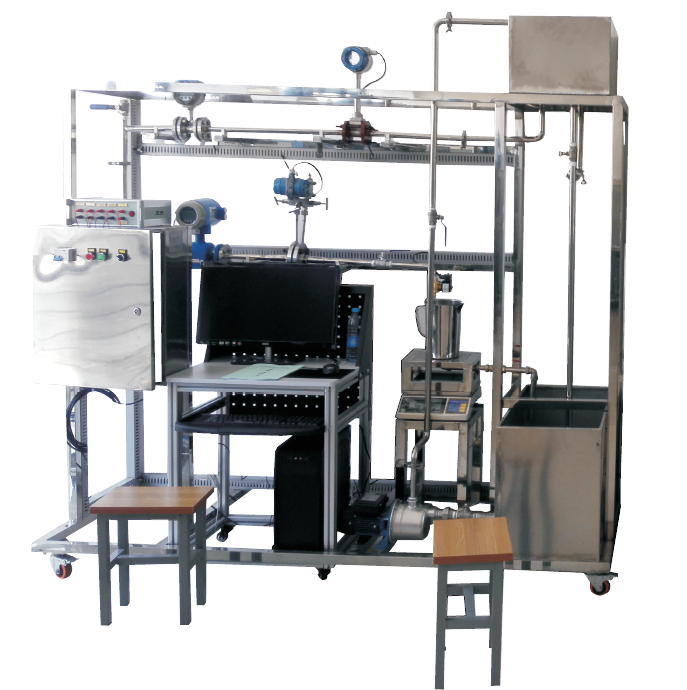

DYRG-LT1液体流量仪表标定实验系统



公司QQ:859961374

订购热线:18916464525

详细介绍

戴育教仪厂专业生产DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备,我们生产的DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备以高质量而闻名,并且都是经过技术人员长期钻研的成熟产品,如果教学设备出现问题我们都会在2小时内效应,如有必要,我们也将上门对DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备进行维修。




DYRG-LT1液体流量仪表标定实验系统

一、概述

液体流量仪表标定实验系统是生产与科学试验中的重要参数,不论是工业生产还是科学试验都需要进行流量的测量,以核算过程或设备的生产能力及各部分流量所占的比例,以便对过程或设备作出评价。目前,测量流量的仪表大致可分为三类,即速度法、体积法和质量流量法。

虽然各种流量仪表在出厂前都进行了流量标定,建立了流量刻度标尺,但是在实验室或生产上应用时,工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计,则需要在使用之前进行现场校准工作。

本试验台主要采用称重法,对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据,经过串口传输给计算机使用;完成实时数据读取,数据计算和数据存储,历史数据查询以及实时曲线绘制,并实现流量计标定。




二、 系统组成

实验系统由水路系统、电子称重单元、数据采集系统、计算机测量控制系统和被校准流量计等单元组成(图1)。

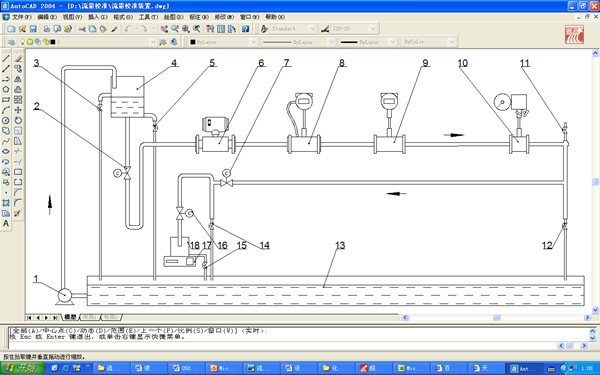

图1 实验系统示意图

1.循环水泵; 2. 总阀; 3. 溢流阀; 4. 高位水箱; 5. 12. 14.  15. 排液阀; 6. 电磁流量计;

7.比例调节阀; 8. 涡街流量计; 9. 涡轮流量计; 10. 孔板流量计; 11. 放气阀; 13. 水槽;

16.电磁阀; 17. 电子秤; 18. 称量筒。

三、技术参数

流量范围:1~10m3/h

压力:1.6MPa介质:水

仪表测量精度:0.5级

电源:440V 16A

输出信号:4~20mA

涡街流量计,检测介质温度-20~250℃,精度等级:液体≤1%,测量范围液体3~60m3/h,可正偏。

涡轮流量计,检测介质温度-20~120℃,精度等级:≤0.5%,测量范围4~40 m3/h。

电磁流量计,检测介质温度-15~100℃,精度等级:≤0.5%,最大测量流量70 m3/h

板孔流量计,检测介质温度-15~250℃,精度等级:≤1%,公称压力2.5MPa.

功能齐全,使用方便,数据采集过程全部由计算机控制,达到数据显示和绘图同步进行

四、配置单

序号

名        称

型     号   规   格

数量

水路系统



1

水泵

不锈钢

1台

2

截止阀

闸阀,排污阀,排气阀,过滤器等

5只

3

管路

塑钢管,接头,不锈钢管,法兰,连接件

1套

4

高位水箱

不锈钢

1只

5

水槽

不锈钢

1只

6

机架结构

不锈钢,自制

1套

电子称重单元



1

电子秤

串口通讯,9903-15kg/9903-15kg

1台

2

称量筒

不锈钢

1只

数据采集系统



1

数据采集单元

自制

1台

2

数据传输电缆

RS232/485,支持MODBUS协议

1只

3

信号线

RVVP 2×0.75

1批

4

温度传感器

PT100

2只

测量控制单元



1

计算机

OptiPlex 380;  2009W 20英寸 HAS 宽屏显示器

1套

2

有机玻璃板

具体外形尺寸见图纸

1套

3

比例调节阀

φ20

1只

4

电磁阀

φ20

2只

5

电气辅材

空气开关,漏电保护器,电线,光电隔离模块,线槽

1套

待校准流量计



1

孔板流量计

φ20 一体化孔板流量计

1套

2

涡街流量计

φ20 LUGB系列涡街流量计典型产品

1套

3

涡轮流量计

φ20 LW系列液体涡轮流量计

1套

4

电磁流量计

φ20 LD系列电磁流量计典型产品

1套




友情提示:

1、货品验收:您收货时请检查货品外观,核实DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备的数量及配件,拒收处于受损状态的DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备;

2、质保:戴育教仪厂将为您提供售后服务内的质保条件和质保期,在质保范围内提供对DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备的免费维修,超出条件承诺时提供对DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备的有偿维修;

3、货期:DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备的发货期为参考值,如您需要了解DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备的精确货期,请与戴育教仪厂的销售人员联系;

4、如您对DYRG-LT1液体流量仪表标定实验系统_液体流量仪表标定实验实训设备有任何疑问,请致电:15221333755 ,我们将由专业人士为您解答相关的咨询。
