DYBPQ-ZL5双闭环直流调速（调压）实训考核设备

概 述

双闭环直流调速（调压）实训考核柜能满足学校对技师和高级维修电工的培训及技能考核之所需，也可作为普通高校“电力电子技术”、“电力拖动自动控制系统”、“直流调速”等课程的实训设备。可以完成带电流截止负反馈转速单闭环、电流单闭环和电压、电流双闭环调速实训，通过设置故障的方式，也可以完成自动化方面的实训考核。

二、适用范围

 本装置涵盖了各高等院校和高职高专等所开设的“直流调速”、“电机控制”及“电力拖动自动控制系统”等专业课程所要求的实训项目。

三、技术性能

输入电源: 三相四线(或三相五线)～380V±10% 50Hz

工作环境: 温度-10℃～+40℃　相对湿度＜85%（25℃）海拨＜4000m

装置容量：＜1.5kVA

外形尺寸：850cm×70cm×180cm

四、基本配置

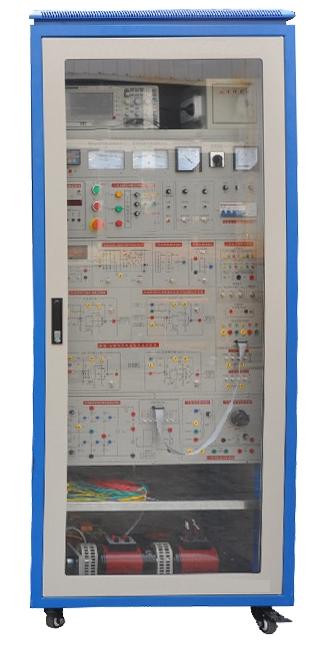

工业控制柜（设有玻璃门、直观清晰）
控制柜最上部为示波器放置区和设故箱，中间部分为电源控制部分，实训接线区和相应的监控仪表，装有±300V直流电压表、±2.0A直流电流表和数字转速表用于指示直流电机的运行状态，控制柜下部装有三相同步变压器、三相电流互感器和功率晶闸管模块等。

直流电机组

实训控制柜配置直流电动机、发电机、测速系统，具体参数如下：

①直流电动机（额定电压：220V；额定功率：185W；额定电流：1.10A；额定转速：1500r/min）

②发电机（额定电压：220V；额定功率：240W ；额定电流：1.1A；额定转速：1500r/min）

电动机转轴还装有测速反馈系统，给调速系统提供相应的转速信号。

电阻负载
设备还配套一套功率可调电阻器，接直流发电机的电枢回路，调节负载电阻大小即改变了电动机的输出转矩

五、实训项目

1.开环系统参数调试

(1)同步信号观测

(2)锯齿波斜率整定
(3)初始角度整定
(4)最小整流角最小逆变角整定
(5)三相全控整流电路

2.闭环系统参数调试

(1)电压反馈系数整定
(2)电流反馈系数整定
(3)转速反馈系统整定
(4)电流截止负反馈整定

3.电流单闭环调速系统

4.转速单闭环调速系统

5.带电流截止负反馈转速单闭环调速系统

6.转速、电流双闭环调速系统

7. 电压，电流双闭环调速系统

六、故障设置功能

1、模拟三相同步信号缺相

2、模拟晶闸管触发电路故障

3、模拟电压单闭环调速系统中调节器故障

4、模拟转速单闭环调速系统中调节器故障

5、模拟双闭环调速系统中转速调节器故障

6、模拟双闭环调速系统中电流调节器故障

。。。。。

整套设备可以设置独立的8个故障点，通过多个故障点排列组合，可模拟更多的故障情况。
