DYQC-132永磁交流同步电机与控制器实训台,汽车教学实训设备

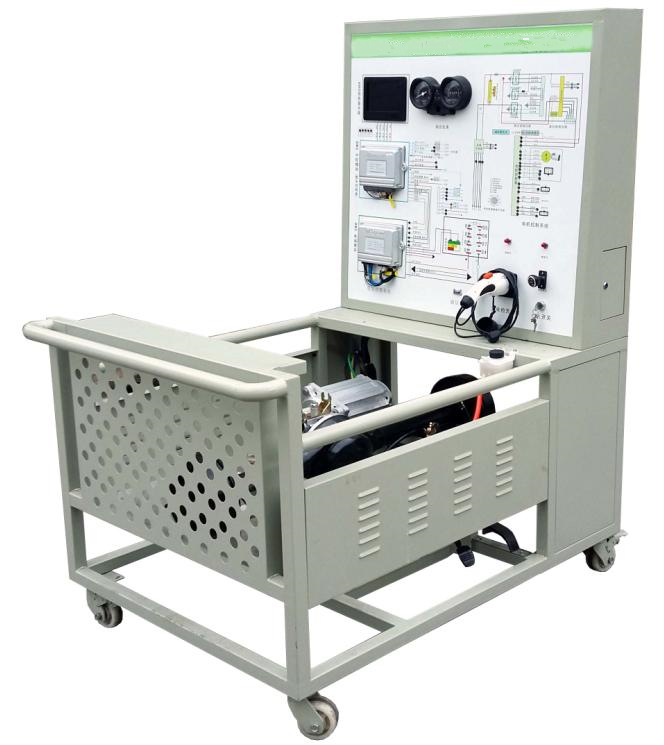

DYQC-132永磁交流同步电机与控制器实训台



公司QQ:859961374

订购热线:18916464525

详细介绍

戴育教仪厂专业生产DYQC-132永磁交流同步电机与控制器实训台_汽车教学实训设备,我们生产的DYQC-132永磁交流同步电机与控制器实训台_汽车教学实训设备以高质量而闻名,并且都是经过技术人员长期钻研的成熟产品,如果教学设备出现问题我们都会在2小时内效应,如有必要,我们也将上门对DYQC-132永磁交流同步电机与控制器实训台_汽车教学实训设备进行维修。


DYQC-132永磁交流同步电机与控制器实训台

一、产品组成

主要由汽车交流永磁电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。

二、产品功能

1.汽车交流永磁电机及控制器的认知;

2.汽车交流永磁电机及控制器的结构及原理;

3.驾驶员的意图与永磁电机运转之间的体现;

4.常见故障的设置及考核;

5.配备完整的实验说明书。

三、产品规格

1、外形尺寸1240×600×1700mm;

 2、电源:220VAC/50Hz;

 3、电机额定功率:4kw;

 4、电机额定转速:3000rpm;

 5、电机工作电压:72VDC;

 6、箱体上部整体成型,表面经过防锈处理、喷漆;下部采用40*40方管焊接成形;

 7、采用UV平板喷绘面板,厚度不小于4mm,彩色电路图,不退色、耐磨损;

 8、底部安装两万向两定向的脚轮,配备刹车,方便设备的移动及固定。

四、技术规格

 1.工作电源:HV磷酸铁锂离子动力电池组

   2.工作温度:-40℃~+50℃

   3.设备颜色:标准7032等

   4.设备钢管:40*40*3mm

   5.设备机柜:1.5mm冷板冲压成形,背面设置维修门;

   6.移动脚轮:100*60mm

   7.外形尺寸:1240×600×1700mm(长×宽×高)

五.基本配置(每台)

序号

名称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm

1

2

组合仪表

电动汽车专用

1

3

点火开关

配套

1

6

电机控制器

与电机配套

1

7

车载充电器与充电接口

与电池配套

1

8

DC-DC转换器



1

9

HV磷酸铁锂离子动力电池组

72V20AH

1

10

交流永磁电机

72V4000W

1

11

刹车开关



1

12

档位开关

电动车专用

1

13

油门控制装置

电动车专用

1

14

直流接触器

DZ47

1

15

电源总开关

配套

1

16

移动台架

1240×600×1700mm(带自锁脚轮装置)

1

17

保险丝盒

配套

1

18

保修卡/合格证

配套

1

19

教师手册

配套

1

20

故障模拟与排除装置



1
